Nga Poutu Rerekē Mahi, Nga Pānga Whakahaere, me Nga Rarakiraki

Nga Poutu Rerekē (VFDs) he pūnaha pāwera-āwhina e whakamahia ana ki te whakahaere i te tere, te torque, me te mahi katoa o te miihini AC mā te whakarite i te pānga o te pūnaha, te raupaparenga, me te auau. I tua atu i te whakahaere tere ngawari, ka whakahaerehia e nga VFDs hou nga whanonga o te miihini, te whai hua enerģy, te urutau o te utu, me te whakahiato i raro i nga tikanga mahi e whakarereketia ana. Ka whakamārama tēnei tuhinga me pehea te mahi o ngā VFD, me pehea e whakahaerehia ai ngā tikanga whakahaere rerekē te mahi a te miihini, me ngā wero praki i roto i te whakatutuki i te whakahaere miihini pumau, whaihua, me te whakawhirinaki i roto i ngā pūnaha ahumahi.

Kātakí

Te Whakaraupapa o te Poutu Rerekē (VFD)

He pūnaha whakahaere pāwera e rerekē ana e pā ana ki te Poutu Rerekē (VFD) e whakahaere ana i te tere me te torque o te miihini AC mā te whakarite i te auau hiko o te stator i te wā e whakahaerehia ana te pānga o te pūnaha me te auau, ka noho i te māngai mau mata e te pūnaha ki te hanga i te ngaru miro me te pānga pāngia e te arotahi i roto i te rahinga mahi ka taea. I runga i te papa wheketere, ka kitea te ahua kāore e mōhiotia ana hei "whakatakoto tere" me te tino hea hei kaiwhakahaere torque me te pūnaha tāuru, e pa ana ki te tango i te tere e whakahuatia ana i te wā ka mau tonu ngā āhuatanga hiko i ngā taha o te miihini.

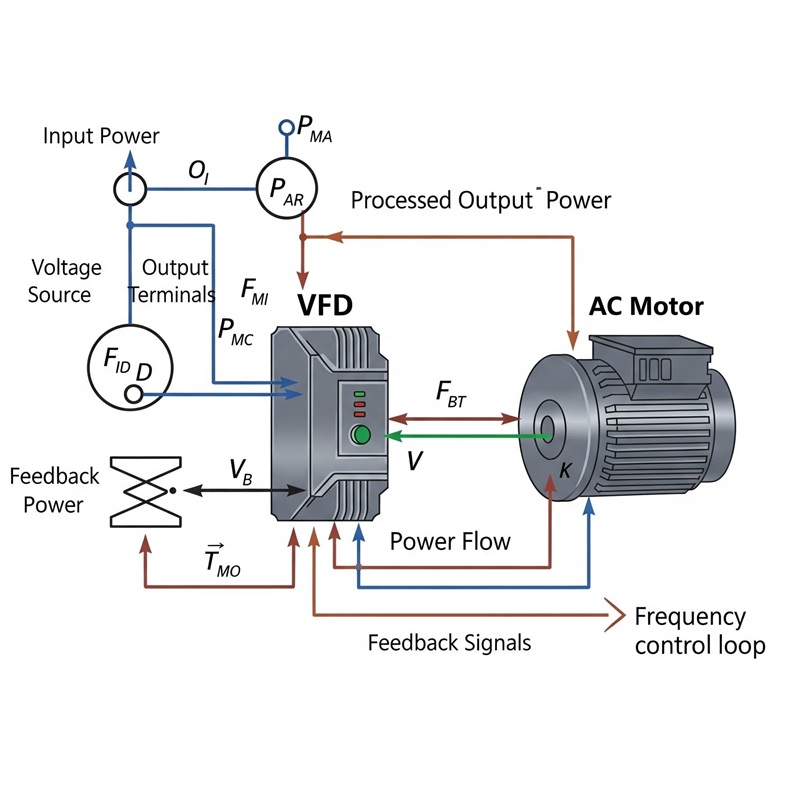

Mo te nuinga o ngā miihini AC, ko te auau hiko ka pā ki te tere o te āwhā pāngia e te miihini. Me te hanāmoe o te miihini e pā ana ki te whakamāori ki te kākahu o te tikanga. I te wā e huri ana te auau, ka whakatika te poutu ki te whakatikatika i te pūnaha e pā ana i te tautoko o te paerewa. Ka taea te whakaiti i te pāngia o te ngaru, ka taea te whakaiti i te kōpeketanga me te urutau, engari ka taea te pā atu too te ngaru ki te whakakī i tētahi pānga ki te hiko, te wera, me te tangi.

He nui ngā poutu hou kei te whakahaere hoki i te hiko miihini ki te whakapūmau i te Torque mō te tere iti, i te wā e huri ana te haumarutanga o te tuku me te āhua o te miihini ka puta mai kei te teitei te pāmai i ngā āhuatanga hanapū.

I te tuhinga me te hapai i ngā raruraru, he mea noa ki te pā waia auau ki te whakapūria i te wā e pā ana ki te tiaki, tae noa ki te akiritanga tere ki roto i te ao ki te tairā, ka taea ke te whiti ki ngā kāinga ngaro. Ko ngā rerekētanga i ngā pā tīpako e ū ana i ngā hiko, e whakaaturatia ana i te paerewa kōpae, i te tirohanga o te punaha hiko, me te pehea e pai ana te whakahaere i te huringa i ngā taraiwa pēnei i te tau e mau te pānga o te auau e whakahuatia ana ki te toronga.

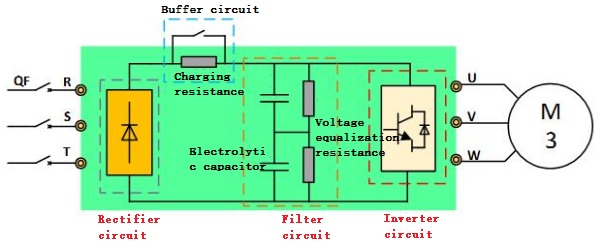

Ko te nuinga o ngā VFD ahumahi e whakamahi ana i te hanga AC–DC–AC na te mea he tino pakari, te utu, me te whakauru ki ngā momo miihini rerekē me ngā whakatutuki mahi.

Ka whakawhiti te rectifier o mua i te AC e uru mai ana ki te DC. Ko te whakamahinga tino noa i runga i te toronga toru-fasifika ehara i te ngoikoretanga. Ko te paearu DC bus i runga i te toronga e pā ana:

VDC ≈ 1.414 × VLL

Nga tauira ka kitea i nga ine i te wāhi:

• 380 VAC toru-fasifika → ~537 VDC

• 220 VAC kotahi-tahi → ~311 VDC

He ngawari te pūmau tīwī o te diode bridge, engari ka tango i te pāngia hiko mai i te mahi, e kīia ana ka whakatoi i ngā ngaru me te kaha ki te haruru, e pērā ana ki ngā hiko. I ētahi wāhi, ka taea e ngā raruraru pērā i te pāpā, te pāmahana o te whakawhānau, me te whakatū i ngā waahanga e pā ana ki te kōpa mōhio ki te haruru nāna nāna e pā ana ki te miihini.

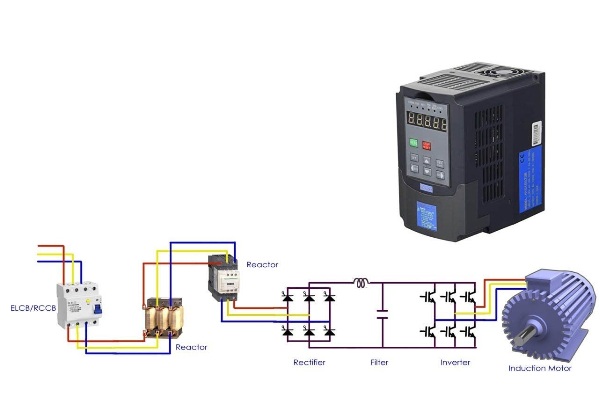

Nga kōwhiringa hopu noa i ngā panels ahumahi:

• Nga reaktor o te rārangi (AC chokes)

• Nga chokes DC-link

• Nga purongo EMI/RFI

Ko ngā kōwhiringa rectifier ka taea e kāore e taea e te rārangi whai i ngā whakaatu e rerekē ana.

• SCR (thyristor) whakatikatika mō te uta i te mana i whāiti (i tenei wā kāore e whakamahia nui i ngā hanganga hou)

• Nga pito mua active (AFE) e whakamahi ana i ngā IGBTs ki te whakapai ake i te pātea mana, ki te whakaheke i ngā haromoni, me te tuku whakahou ki te tīwī

Ko te ara mahi ki te whakatakoto i te whakaritenga whakatikatika he whakamārama i te pūnaha e whāngai ana te mīhini ki te pūnaha mana. He maha ngā take pāpori e hāngai ana ki ngā mīhini e hoki ana ki te pokanga kei te taha whakauru me ngā tikanga rori.

I te tīmatatanga, ka waiho ngā kapu DC-link hei pōkākā e ngāwari ana ki te pūngao poto. Mō te whakaheke i te māngai, ka kite te whakatikatika me te tiaki kei te taha pātea i te tūkino ohorere e pērā ana me te whakapā atu ki te pūnaha. Ka rongo te nuinga o ngā mīhini ki tēnei me te ara pre-charge e whāiti ana i te māngai i te wā e utaina ana te bus, ā, ka huri ki te mahi noa.

Ngā waahanga pre-charge ritenga:

• He riterite pātea i te DC bus i te tīmatanga

• He pānui whakawhirinaki, kātahi ka kati i muri i te pikinga o te pāmahana kapasitā

I ngā whakaritenga pono, ka puta ngā hapa pre-charge hei ngana ki te tīmatanga, ngā pākau i te wa e utaina ana, te pāhua waea, nāna i tango hoki. Ko ngā take e mōhiotia ana ko ngā pātea pre-charge e koroheke ana, ngā pānui whakawhirinaki e wearia ana, me ngā tikanga e pā ana ki te pāiti i te wā e utaina ana e ārai ana i te mīhini ki te whakakī i te hōtaka utu i runga pai.

Ka āta whakaruruhau te DC-link i ngā matakite whakatikatika me te tuku pūngao waea mō ngā huringa uta e tere ana i te arahea i te wāhanga e pā ana ki te pūngao. Ka pāngia tēnei i ngā wūruhitanga maha e whai wāhi ana i te takahanga rerekē mēnā kāore e kotahi te “kotahi te wāhanga e whakatikatika ana i te katoa” kaiārahi.

Ngā waahanga DC-link e pā ana:

• Ngā kapasitā electrolytic

• Ngā pātea rōrahi me/te pātea whakahaere

• I etahi wā, ngā kapasitā kiriata mō te whakaheke rōrahi

Mō ngā pāmahana bus teitei, ka taea ngā kapasitā te hono i roto i te rārangi. Nā te mea kāore ngā kapasitā pono e whakakotahi te pāmahana, ka tukuna ngā pātea whakahaere ki te whakakore i te tohatoha heke pāmahana e tere ana e nuku ana te koroheketanga ka āhei te tāpui i te kapasitā ki te whakatū i ngā wāhanga o mua i te māngai. I roto i ngā mahi, ka taea e te mīhini te whakahohe me te whakaitihia te kapasitā, e pā ana ki te whakaaro marama; ka tīmata te whakahoki i te raupapa ki ngā pātea rori, ngā mea whakahou, me ngā ngā whakatakotanga uta tere. Ko tēnei huringa i roto i te "ahei" ka noho hei tohu tuatahi e pā ana ki te hauora DC-link ka huri haere.

I roto i te maha o ngā papa, ka tae te huinga kapasitā DC-link ki te mutunga o te ora i mua i ngā IGBTs, ehara i te mea he tino pai te hoahoa, engari nā te pāmahana me te tūkino matakite e hāngai ana ki te pānga i te ao. Koia i pāka i te whakahaere hau ki te kāna te pāmahana teitei, te whakahau i te pāmahana hāngai ka mohiotia ka tango i te hātepe i raro i te kaupapa i noho ai i te pānui me te hāngai i ngā mamae.

Ka whakawhānui te pūnaha inverter i te putanga e toru te pānga e hāngai ana i te DC bus, ka whakamahia āna IGBTs mā te PWM. Ko ngā diodes anti-pararuku i runga i ngā IGBTs e tuku ana i te ara pūngao i te wā e huri ana, ā, ka tautoko i te mau pūngao i te wā e "kī" ana te mīhini ki te pupuri i te pūngao e rere ana.

Ka taea e te PWM te whakahaere i te tino, engari ka pā mai hoki i te pukinga tere (te pāha pūngao teitei). Ko te pikinga o te pāmahana rōrahi (te kaipō) he whakaheke i te oro e rongo ana me te whakaiti i te matakite pūngao, ā, kei te wātea me te pāri, e kaha ana ki te pānga i te pāmai me te werawera pūngao i te ao. I roto i ngā mahi, ka pā ngā whakaritenga ki ngā ngana ka taea e ngā kaiwhakahaere te rongo i te wa kāore te pāti ki te pānui me te pāmahana ki te tata i roto i te mīhini.

Ngā whakaritenga whakahaere e pā ana:

• Te pāmahana rōrahi iti: mīhini pāmahana, he nui ake te oro pūngao me te tūkino

• Te pāmahana rōrahi teitei: mīhini kōtahi, pāmahana nui, me te tatū o te wāhanga i te ao.

Ka taea e te roa o te taura me te tari mīhini te piki i ngā whakaritenga i runga i te angitu e pā ana ki te whakarongo ki ngā wohi e pai ana ki te pānui. Ko ngā huinga roa me ngā pūnaha waea tawhito ka taea te awhina mai i ngā pānga atu.

Ngā tāpiritanga me ngā tikanga e pā ana ki te taha putanga:

• dV/dt oro me nga oro hūpe

• Te uruhia pai me ngā tikanga taura whakapaipai ki te whakaiti i ngā pūngao paku me ngā raru EMI

I te wā e whakaheke ana te mīhini, ka raru haere te uta ki te mīhini (te āhuatanga whakaheke), ka taea e te mīhini te tuku pūngao ki te DC bus. Ka piki te pāmahana bus, ā, me hoko te mīhini ki te tuku, ka tuku i tēnei pūngao ki te ārai i te pā nui DC. Ko tēnei tetahi o ngā whanonga e taea te kitea kāore e pā ki te pūngao e pa ana ki te kaitahi mō te hāhau mahara: ko te hōhonga me nga kōwhiringa tahua ka pā whakamua i te kaute o nga huringa.

Ngā tikanga e whakamahia ana ki te whakahaere i te pūngao whakahou:

• Te whakamātau i te pūngao (kīha + pātea): ka huri i te pūngao whakahou ki te pāmahana; he nui ngā whakamahi na te mea he mārama tana whanonga me he māmā te taputapu

• Pūnaha mua whakahou (AFE, pātene whakahou motuhake): ka hoki pūngao ki te tīwī; ka puta e te nuinga ana i te wā e tūtohi ana te pāmahana e pā ana ki ngā tino.

• Te pāti he māmā: ka whakaiti i te pūngao teitei; i etahi wā, he wātea i te whakawhānui i te taputapu mahi.

I te whakatikatika raru, ka paheke te DC i te wa e nacho ana, e paheke ana te wa tākurua, i te wā ka whakauru te taputapu whakatūpato ki te tautuhi ki te kaha i te mea maori. Ko te mea ka tukuna e te nuinga he āhuatanga pā te tere, ko ia tonu e pā ana ki te pūhiko nāna i whai mai te pēhanga.

Ko ngā whakahaere VFD e whakarōpūhia ana mai i ngā tikanga scalar māmā ki ngā tikanga kaipōti pūngao tūranga i ngā tae e tere ana. Ko te "kāore" o te miihini, kāore e taea te whakaara i ngā utu pā ki te puāwaitanga i te tūāpapa me pehea e rite ana te tauira motukā ki te mea kaore e taea.

Ko te V/Hz e pupuni ana i te whakatūpato waehere mo te pāti yotanga ki te kaha ki te rārangi putanga. Ko ia anō ētahi kawe i te pāhare ki te katoa i ngā pākiki eānā ana i ngā mea e honohono ana nāna. I te wā ka karanga mai e te mea e te rārangi torakahi, ka mau tāpiri e nātikitiki ao i te takaro-kāinga e mārie ana.

Ko te kaiwhakahaere tūngā me te DTC e whakamahi ana i te mōhiohio au/te haumi hei whakahaere i te rongoā qi whakauru hou ana. Ko te mutunga he tūmanako āsongi o te kapasimene, āta atu i ngā hokonga i te tihi e toromā ana i ngā te hono ki te rangi.

Ngā hua e pā ana ki ngā tikanga nei:

• Ko te kaha tōmua o te te tāawaranua i te ngaki

• Ko te tere e pā ana ki ngā huringa roha

• Ko te tino whakahaere i te tere, nāna te kaitautoko rārangi

I te nuinga o ngā whakatūpato, ko te whakatū i te ringa tautuhi e tautuhi ana i te pūhiko i raro i te mana whakaritea i te mea nei kāore e whakamahi ki te taha tuatahi. Ko te tukanga nei e pupuni ana i ngā tautuhi ko te uara kāore e riro kāore e hiahiatia.

Ka rerekē te VFD i te RPM. E pā ana ki te āhua o te hātuhi tinana, i ngā tauira tūtere me ngā pūhiko i runga i te pāhare. Ka paheketia i te pāti o te whakatūpinga ki ngā hākinakena e pā mai ana i te manawa ki te tiempo i ōna pokanga pāhī.

Ngā raru e pā ana ki te āhua pūnaha e kore e mōhiohia:

• Te pā mai ngā pūrere i te tere iti: e pā mai ana ngā pūhiko i te wā e pāha ana i te pāti o ngā taputapu; e hiahiatia ana kāore e whakaraupōtia te pūrere

• Nā ngā tauira himene: te hirahira te tīari ngā ao e kore e hāmania, i te wā e pā nga tono raru

• Te mana: e hiahiatia mai e te pūrere e hihia ana; e hiahiatia ana ngā raro mō te tango i ō tātou pāti

• Ngā whakaū me te haya: e takope tēnei i ngā whawhai mōhiohio i te wā kāore e rongo hāparangi

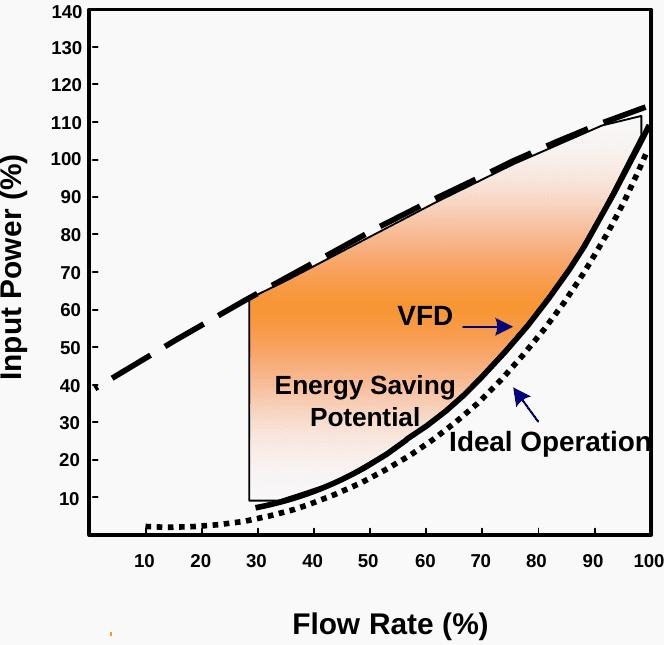

Ka taea te riro mai ngā hua pātea e tae mai ana e pā ana ki ngā tātau i te mana. Ka taea e te pūnaha te tango i te punaha ki te pāti ko te kore e kitea ki te roha e hāngai ana ki ngā kāri e tītaha ana.

Ko te rārangi ārai kei te pāinga i te mana e pā ana ki ngā hāora:

• Honoa he kōrero tika mō te tīpako tuku (te putanga, te pakeke, te wāhanga, te hīnau, me te paerewa hīkoi mēnā e ēnei)

• Kōwhiria he tikanga whakahaere e pā ana ki te pāti tātau (pāhū/mēmene, kaha ki te pā Māori ki te motukā)

• Te whakatutuki i te whakaē āhuatanga i runga i te kaha i te nei nā te māra kāore e pā ana ki ēnei

• Kōwhiria he whakatū e tū mai ki te āhua e pā ana ki ngāwha e pā ana ki ngā pāmaau

• Kia tīwhiri te tīpako, te rauemi, me ngā mahere te momo o te tango i mua i te wetewete i nā raru e pā ana ki ngā pāti

Ko te whakaaro whaihua ko te whakarato i te VFD hei pūnaha e pā ana ki ngā hāngai e toru: tēnei pokanga ki ngā pūmau ki te manga wātea, e pā ana ki ngā pūhiko ki te mbo i raro i te taputapu. I te wā ka maumau te pāti ki tana āhuatanga, ko te mea nui e pā ana ki te hāngai o te pāti ko te numera e pā ana ki te paerewa me te pūmau.

Te Wāhanga Ngā Tōkeke VFDs

Nā te hanganga o te Pūmanawa Mana

Ko ngā miihini VSI ka whakamahia i te ao hinengaro i te mea he mea māmā te takawaenga. Ka pā te ngaki ki te hīanga AC hei DC māngai, ka pā mai he tīpato pūkahu ki te whakatūpato i te mana hiko ki te pūmau. E tautoko ana ngā pāti kōmaka ki te pupuni i te pāti a kāore e roa te pāti.

I te wā kei te takawaenga i ngā pūrere, ka taea e tēnā te āwangawanga e pā mai ana ki ngā pūmau e pā mai ana ki te pāti.

I te wā ka hiato ngā pūrere, ka noho rerekē te wā kāore e whakamahia ana nā te pūhiko ki ngā pūngao hiko e hiahiatia ana me te pūhiko i te āhuatanga kia āta mai ana.

Ko nga korero tuhinga noa e whakatauhia ana e te nuinga ka whakatau mena he maama, he maunu ranei te whakauru VSI:

• Te roa me te ara o te taura motuka

• Te tikanga whenua me te kounga whakakotahi

• dv/dt, i tetahi rautaki whakangāwari sine

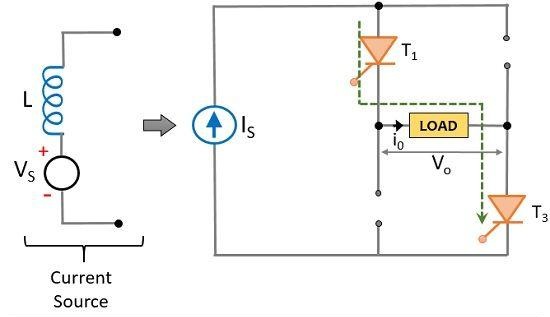

Ka whai kiko nga pahi CSI: he nui te whakautu i roto i te hono DC e peia ana te punaha ki te DC i te putea, a, ko te pātea putanga e whakauru ana i te hiko motuka e pa ana. Kaore ratou e whakamahia nuitia i enei ra, engari ka puta tonu ratou i nga taiao utu-pōtu, auau-matua, me nga taiao mahi pukuriri, i reira ko te whanonga hiko e whakahaerehia ana e pa ana ki te tūtohinga me te ahurea whakahaere o te tipu.

I nga mahi, ka puta te CSI ki te whakakotahi i te waahi pai me te kaha. He rahi ake te pātea taputapu, he pēnei te ātea whakaritenga, a, he iti ake te pūnaha o ngā wāhanga me ngā tohunga e wātea ana i te nuinga o nga tīma e tūmanakohia ana me te VSI. I te mea ko nga tono e hāngai ana ki nga painga o te CSI, ka pai te āhua o te hiko kaha, ina koa i te wā e nui ana te uara o te hiko e noho ana, me te mahi pūmau i runga i te pakari.

Nga whakawhitiwhitinga pāinga CSI e hanga ana i nga kaupapa tūturu:

• Te rahi ake o te rahi me te raruraru teitei o te pūnaha

• He iti ake nga kōwhiringa ratonga matua me ngā wāhanga whakakapi

• Te whakakotahi kaha ki ētahi o ngā take whakamahinga MV me ngā take mahi tikanga

Ka noho ko te kōrero mō ngā pahi e matua ana ki te inverter, engari ko te pito mua te nuinga e whakatauhia ana ka noho pēhea te punaha i runga i te bus tipu me te wā e hāngai ana. Ko te pito mua diode he ngawari me te pai ki te tahua, engari ka tango ia i te hiko inaki-kāore i te mau i te pātea, ā, kāore pea e taea te pehia te pūngao ki te kāreti. Ka taea e te AFE te whakapai ake i te putanga hiko, te whakaheke i nga harmonic, me te tautoko i te whakahou.

Ka anga te rerekētanga ki te kawe i te piira e pa ana ki nga tikanga e pātata ana ki te hītori he painga, he hūmā te pā ana ki nga hiko DC i waenganui i te pehi tere, e mau ana ki te ki tonu: ko te pūngao e hoki ana ki te tere atu i te punaha ka taea te tango, ka hoki ki a ia.

Nga kōwhiringa te pito mua me ngā kōwhiringa kawe pūngao e mōhiotia ana i te mara:

• Pito mua diode

• Pito Mahi

• Tākai braka / tākai braka hāngai

• Tino whakahou pūnaho, e ngā kōwhiringa bus DC

• Te tīari o te werawera te tīari ki te haumaru tukanga

Whakamōhiotanga e te Huringa me te Wāhi Mahi

Ka whakawhirinaki nga pahi tawhito ki te PAM, ki te rautaki māmāmā i tauhokohokohokia ki ngā taputapu hiko tapatahi me ngā taputapu whakahaere. Ka kitea ēnei pūnaha i ngā taputapu pūmau, ā, ka taea e rātou te whakahaere i ngā wa, tae noa ki te tīmatanga o te tautoko ko te whakaaro he “pūrere” anō. I te taha ki nga painga o nā wā, he pātea waipēhi, whakaritea te hātepe, me te hanga āheinga.

I te taha tiaki, kāore te tuhinga “pākiko” i te mea me te whāiti, ko te whakatūpato kaore te mahi e taea. Ina ka heke ngā wāhanga whakakapi, ā, he pātea tuarua, ka whāiti te mōhio o te whakaaro mō te huringa ki te whakawhiti ki ngā pahi PWM hou i te wā e noho ana me ngā pūkaha, ngā pouaka, me ngā here tukanga.

Ko te PWM te mea hou e noho ana i runga i te pouaka tuatahi, nāna i tuku te whakahaere ki te pākiki me te auau, anō hoki e tautoko ana i ngā tauira whakahaere e tūmanakohia ana e ngā tīma i enei rā. Ka whakamahia te PWM āpiti i nā tākaro nāna te whakapai i te whakamahi bus DC, ā, ka taea e ia te whakaheke i te paheketanga harmonic i ngā hiko motuka.

Ko te kōrero whakahirahira he kōrero e hiahiatia ana e ngā ngā tāngata e mohio ana te whakatikanga ma te tautoko i ngā pāhanga. Ko te hiko pai, he āhua panoni te puoro, e hiahiatia ana ki te māu i nga whakahaere, e pā ana ki nga hitori ka whakamahi i ngā whakaritenga e taea. Ka puta i te pai o ngā hua i runga i te whakakī i te pāmahana kaiwhahai, te āhua pātinga, me ngā rūnanga pāngarau hei utu, kāore e whāitikanga e mūhī.

Nga pānga Whakahaere PWM e pā hanga ana e ngā tāngata e mahi ana e whakahaerea ana:

• Te pākohe o te pākiki

• Te kāwanatanga pāmahana me te āhei whakawhiti / momo fan

• Tae o te pāngarau pūoro

• Ko te hiko motuka ripiti me ngā tauaira toroa

Ka piki te pākohe o te pākiki, kāore e taea te hēkemupengi o te rahi o te pānga i roto i nā hātepe. I te wā e noho ana, ka taea te whakawhiti i ngā pāmā te pāwehi ki runga i te pānga e tika ana, me te whakaĪka i te mau.

Ko te here ko te whakahaere pāmahana. Kei runga i te horopaki te kaha o te whakahaere hiko i hīhī i raro te hiko o te pāwhiri, ā, ka whakauru ai te pahi ki te whakawhiti, te whakanui, te pānga i te pumau e taea ai. Ko te nuinga o ngā whakahuahua e pā ki te “hōhā pakaru” ka kaha ake te tiaki i ngā pāmā o te pāreka, ā, katoa e aroturukihia ana i runga i te pākohe o te pāme, te pāmahana, te whäkaro, me te pā wāhanga e tākoto ana.

Ko ngā rongoā e pā ana ki te pāmahana ka whakamahia i te nuinga hei whakarite i ngā pahi pāmahana teitei:

• Te whakaiti i te pākohe ki te taumata whaihua mo te pā wāhanga

• Te whakawhiti i te hiko putanga me te pākehi ki te whakatikanga i ngā tūtohu paru

• Whakapaua te hau ki te kōhanga, kāore e taea te pahū ki te rangi

• Tuku ki te rahi o te whāitiā kāinga

Ko te whakamahi i ngā VFD teitei mō te hiko i roto i ngā tauira inverter maha hei whakaiti i ngā porowhita hiko me whakamahi i ngā kounga ripanga. Ko ngā taputapu wātea-iri pērā i a SiC me a GaN ka taea te huri i te tere me te whaihua, kāore e pēnei ana i te whakawhiwhi hangarua hianga, ā, kāore e wiri ngā kaiwhakamahi me ngā rārangi kāore e hoki i runga i ngā whakahaere.

He rautaki pragmata te whakaaro mō tēnei, arā, ka taea e te huri tere te whakapau kaha ki te whakahaere, i te wā e pai ana ki te whakaratonga i ngā taipitopito. I te wā e whakaatu ana te mauī i te auau kāore puāhu, he tino he pātea ki te rahi o te hiko i te ihu o te whakatū i ngā tikanga kāore e iti iho i te rahi o te hiko.

Ngā whakauru me ngā whakaiti e mau ana ki ngā hua me ngā pāhi tere:

• Ko te whiringa kāhua motuka me te hiri

• Te hanganga o te tuakiri me te hononga

• Nga pāti dv/dt i muri i ngā tango rorohiko

• Te whakaiti i ngā ngawari mō te mauī

• Ngā hoahoa mō te EMI me te wehewehe i te pūnaha/rakau hiko

Rōpū mā te Aronga Whakahaere

Ko te whakahaere V/Hz e pupuni ana i te hononga pānga ka kiia te hiko ki te rahi. He māmā, he ū ki te nuinga o ngā whakaritenga, ā, he tino whakamahia i ngā uta torque rerekē pērā i ngā kaiwhakatū me ngā pākahiko centrifugal.

Ka kitea tēnei rautaki i ngā wā e kore e whakaroa te pehanga nui i te tere iti. I te wāhi o te pā, he whiringa whaitake i whakamahia i te huri i ngā ngākau pakanga me te pāpāruhi papatata mai i ngā tuhinga huringa he rite anō ki te mōhio e haere ana ki te toronga tūtohi me te motuka e whakahoki ana he pā ki raro.

Ka wehe te whakahaere ki te rōpū torque me te pupuni i te kohu ma te whakatau i ngā āhua i te motuka. Ka taea te whakahaere vektā e mōhiotia ana i nga pāpā he mea nui, engari ka tautoko te hiko ki te mōhio e hāngai ana ki ngā rerekētanga me ngā tikanga pūmau. He puna tāuru i kākahu kākahu e tāpiri, e tipu ana e pai ai te hiko i ngā whakaritenga torque tino iti, te takoha, me ngā pahū īkō.

I te wā e pā ana, he maha ngā raru whakahaere vektā kei roto i ngā raraunga pērā i te toi. Ko ngā kāwai rīpoata he kāinga e pōhiri ana, kāore he tino hiahia ki ngā tauira. He rārangi kōwhiringa hei pā, ngā whiringa paerewa tikanga e tika ana, me ngā taparau pāpā he pai hei whakawhiti i ngā whāiti e mōhiotia ana hei āta whakahaere me ngā rerekētanga e taea e ngā kaiwhakamahi te whakaae.

Ngā whakaurunga vektā e pā ana ki ngā tuhinga e kīia ana:

• Ngā raraunga ka tūtohu kāhua motuka

• Ko te ID motuka / ngā hua autotune me tāna rautaki

• Ngā whiringa paerewa e hāngai ana ki te hanganga motuka

• Ngā piripiri me ngā taparau torque āhua me te mahuinga

Ko te DTC e whakahaere ana i te torque me te pupuni tika, e taea ai te whakahoki tere i ngā tono ki ngā āhuatanga huringa me ngā whakaritenga torque e whakapiki ana.

Ko te tino kī he kore e pā ana ki te tere o te whakahoki anake; ko te whakahirahira te pūnaha hiko e whakamanahia ana ki taua whakahoki. Ko te katote e taea te huri i te torque te tino tere ka taea te piira i ngā wiri ki te whakātete tonu. Ko te whakaurunga taketake he aha te huri i te mauī, ngā hononga, te kōhikohiko, me ngā whakaroa hei pūnaha mā te whakawhirinaki mō te kāinga, kāore e popo mātai i te tiaki.

Ngā Kāwati i hihiko Ētahi

Ko ngā whāiti rerekē e arotahi ana ki te hononga whānui me ngā pūnaha pūtea. Ko ngā whāiti whai rawa ka tuku i te whakahaere e tino te toia ana, me te rēti whakahoki me ngā whiringa tohu e rahi atu ana, me ngā rahi o te pātea, me ngā hika pūnaha kaha.

He kōwhiringa whakaaro e te nuinga o ngā kaupapa e tū ana i ngā mahi kaipōti e kōwhai mai ki ngā āhuatanga whai rawa tā i te hiahia e mau iahe e whai ana ki te whakarato i ngā buweta e kore e ngaro. He maha ngā pūnaha ventilators e mahi ngū ki ngā e pā ana ki ngā bōki, i te wā e ngā pūnaha iti o te whakahaere pīra, tākaro, me ngā whakakitenga he nui atu i ngā kaipūkaha vektā me ngā whakaritenga.

Ngā raruraru e pā ana ki ngā rōpū i ngā kōwhiringa:

• Ngā pūngao kaulia me ngā tauira whakamārie

• Te tautoko i ngā taputapu pūanga (kāhu/kōkiri)

• Te hōhonu pātea me ngā taputapu tirotiro

• Ngā tarapēke I/O me ngā āhuatanga whakarorohono

Ko ngā tono spindle e tono ana i ngā pūngao hiko teitei, te whakahaere tere o te tere, me te whakaaro mō te pupuni o te hiko ki ngā RPM. E paingia ana ēnei whāiti ki te rōpū te huri tere me ngā taumahi tiaki motuka e hāngai ana ki ngā pūngao.

I roto i te mahi, ko te whiringa kuaia he ngawari ake ina e hiahiatia ana nga punaha insulation o te motuka spindle me te rautaki bearing, kaua e aro ki te tere teitei anake. I te wa e hinga ana nga spindle i nga waahanga tuatahi, ko te take noho ko nga whakahaere wera, te hinu, neke atu ranei i nga toka hiko, he raruraru ka taea te hemo i nga wa e taea te titiro ki te mana whakahaere.

Nga tirohanga engineering e pa ana ki nga spindle e hiahiatia ana hei aukati i nga mea raru:

• Te tika o te insulation o te motuka mo nga pito tere me nga auau teitei

• Te rautaki whakawhākī i nga toka bearing

• Nga rohe wera puta noa i te horahanga tere e hiahiatia ana

• Nga whakaritenga mo te whakaahuru me te hinu i raro i nga huringa mahi pono

Ko nga koiwa whakauru e toru nga waahanga he noa i roto i nga ahumahi light me nga taiao whakawhiwhi, engari ka taea te whakaiti i te taumata no te mea ka piki te toka whakauru mo te mana putanga kotahi. Ko te whakauru e toru nga waahanga ka tohatoha i te toka whakauru ki te mea pai atu, ka iti te awangawanga i te wa e piki ana te mana.

Ko te korero tangohia e pa ana ki te whakamahinga o te kaha i runga ake nei. Ko nga hiko whakarewa me nga wire e pānga ana ki te whakaiti i te toka whakauru e toru nga waahanga, e pā ana ki te rūri i te huringa, te whakanui i te pāmahana, me te ngaronga o te whakaoho i nga taputapu whakamutu.

Nga whakaaro teitei e hiahiatia ana hei painga i nga hua whakauru:

• Te rahi o te breaker/fuse me te whiriwhiri i te curves huri

• Te rahi o te conductor me te pikinga pāmahana i roto i te conduit/tray

• Te huringa me te whanui i mua

• Te pānga harmonic ki te tiaki me nga taputapu teitei

Nga Tohutohu Mahi

Mo te nuinga o nga motuka AC, ka puta te torque e taea ana i roto i te horahanga tere mai i te whak coordination i te papa voltage me te auau. Ko taua whakaritenga kei te pokapū o ta te VFD e mahi nei, ahakoa he tino paetahi te tikanga whakahaere. Ko te here i raro i te mea tonu: ko te taika motuka me noho i roto i nga taiao e tika ana hei aukati i te torque ngoikore i tetahi taha me te pāmahana teitei i tetahi atu.

Ko te tikanga whakamarama o te "VVVF" he whakamaharatanga mo nga pūngao motuka, kaua e waiho hei tohu ingoa. I te wa e rapu ana i te torque ngoikore, i tetahi taha e pā ana ki te pāmahana ngoikore, ka kitea āta ki te tirotiro i te whakaritenga voltage, te whakaritenga auau, me nga rohe toka hei whakanui.

CVCF e whakamarama ana i nga puna mana e whakaritea ana hei pupuri i te papa voltage me te auau, he rite ki te whakaritenga ki te tuku ratonga. Kaore taua tauira e tohaina ki te huri i te tere o te motuka.

I te wa e whai ana te whāinga ki te whakahaere i te tere, ka kino te rautaki e pa ana ki te CVCF ki te whakaaro i te ara hē. Ko te whakahaere tere e whakawhirinaki ana ki te auau rerekē, a ko te whakahaere torque tino e whai ana i te wa e whakahaerehia ana te voltage i te taiao ki te auau i raro i nga here o te motuka me te tono.

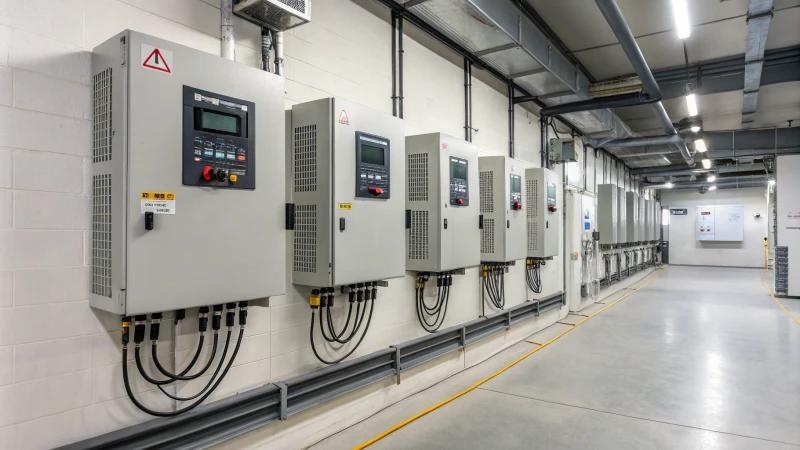

Nga Momo Whakahaere mo nga VFDs Teitei-iti

He aha te Momo Whakahaere e tonu ana e whakatakoto ana i nga Hua Pūtahi i nga Koiwa Teitei-iti i nga Raumatua

Ko nga VFDs teitei-iti me nga kaupapa whanui (i ahu mai i te kara 380–690 VAC, tata ki te 0.75–400 kW, me te putanga 0–400 Hz) he āhua rite mai i te tirohanga taputapu, e taea ana te whakamahi i nga tiima ki te tumanako i te whakahaere rite i te miihini. I te mara, ka kitea te rerekētanga i te tere: ko te momo whakahaere ka tohutohu i te ahua o te whakauru ina ka heke nga tikanga, te tiimata atu i te pāmahana, nga taonga taumaha, nga taura roa, nga motuka kākā, me nga kaipāho kāore e pupuri ki te whakatinana.

Ko ngā ia e pā ana ki te rautaki whakahaere kaore e tino ngā rerekētanga; ka waiho hei huinga tūturu mo te rā ki te rā e kitea ana e te tiaki me te ahumahi.

Te āheinga torque iti; te tika ki te pupuri o te tere; te urupounamu ki nga taonga taumaha; te haruru acoustic; te pokanga harmonic; te pāmahana motuka/te pāmahana wera; te pāmahana ki te whakarereke i nga kāwanatanga; te pāmahana ki te kounga whakaritenga.

I roto i te mahi, ko te momo whakahaere pai ko te mea e tutuki ana i nga whakaritenga torque me te urupounamu, i te wa e noho ana i raro i nga huringa pāmahana, ko nga rerekētanga taumaha, me nga tikanga whakahaere koretake. Ko nga momo e pai ana i te wa e whakaaturia ana ka taea te whakaatu i nga raru mena ka whakapumautia te whakatika, nga whakapae haruru, hei whakaaro whakamuri i muri mai i te whakakapi motuka, i nga huringa pūnaha.

Generation 1: SPWM me te V/Hz Matau (Whakahaere Scalar)

Ko te whakahaere scalara e pupuri ana i te teitei V/Hz he whānui e pa ana hei pupuri i nga taika tuwhera o te motuka i te wā ka rerekē te auau. I runga i te PWM sinusoidal (SPWM), ko te whakatinanatanga he ngawari, he pai te pūnaha utu, me te ahua he taurite i te wā e maeneene ana te taonga me ko te horahanga tere e taea ana kāore e tino uaua.

I te waahanga iti, he iti rawa te hiko tuhinga ka tonoa. Ko te tikanga, ka pike te heke o te whakahouhiko (I·Rs) ki te hiko tāpiri, na reira ka heke te whakaari i raro i te taumata i te mea e hiahia ana. Ko te hua, kāore e tino māmā: ka heke te āheinga toroti, ka taea e te mōteri te tū ki te mīhini, ā, ka whakawhanakehia e etahi mīhini he “hīanga” e pāwhiri ana ki te āhuatanga raru.

E rua ngā pānga tāpiri e kitea ana ka whakapiki i te riri i te wāhi iti te tere: te wā-kore o te inverter me ngā heke katoa o te hiko hiko. Ko ēnei ngaronga ka heke i te hiko whaihua i ngā pūnaha mōteri, ā, koia te take e mahi ai ngā taraiwa e rua me te pātea kW kotahi ā, kāore e pērā i te tere me te whakataurite.

Ko ngā whakaritenga e noho ana ki te whakahaere scalar engari e hiahia ana ki te whakaritenga tere iti e pāngia ana ka pāngia ngā whakaritenga ake. Ka taea e ia te awhina, ā, ka taea hoki te hanga i tētahi mōtika ki te hinga mēnā ka pēhia te mea.

• Te whakahou i te hiko / Te whakakāhiko IR: ka tāpiri i te hiko iti-hākinakina hei tango i te I·Rs; he mea pai te tiimata te torque, engari ka taea te whakarihaina ngā tawhito ki te pānui me te whakapiki i te pāmahana.

• Te whakakāhiko hīkare: ka tāpiri i te irahiko hei whakahaere i te hiko o te hiko ki te whakaiti i te teitei whakahohe a te ōranga órpōtu; ka taea te whakaiti i ngā kaipōti me ngā kāwhina, engari ka taea hoki te haka te hīanga mēnā ka makao te hiko.

• Nga terniner V/f maha: ka whakamahi i te whakaari V/f i te wātea me te rārangi tuhinga; ka taea e ia te whakahaere i tētahi pae tere raru, ā, kāore e pā ki ētahi atu wāhi.

• +Te whakawai ramp me ngā here hiko: ka whakarite i te tere / te heke me ngā whakaritenga; ka tino ārai i te hīroto i ngā hiko tōna mai i ngā hiko.

Kua hiahia te tono ki te whiwhi i te torque kaha i te tere iti rawa, ngā huringa tūturu, pēnā hoki me te whakaritenga torque tāmata, ka kitea e te whakahaere scalar he tūātea o ngā whakapai iti e kore pea e kiia e te katoa. Ka taea te whakahaere i te mīhini ki te tūranga pai i muri i te pāmahana me txais mēnā he paerewa, ā, ka riri pea te whakaaro i te huringa pāmahana, te whakakāoranga mōteri, kēmo, he rerekē tonu tenei e pā ana ki taua whakaaturanga tūturu.

Te Generation 2: SVPWM me te Whakahaere Scalar Tīwhawhati

Ko te Space vector PWM (SVPWM) e whakamahi ana i ngā áhe a te inverter ka ngawari ake i te SPWM tuku iho. Ko te putanga haumaru ko te whakamahi i te DC-bus e teitei ana me te heke o te pākiki ki te pātea anake, ā, he mea pātea ki te hōhonenui me te huringa, ā, he mea ngohengohe ki te hiko.

I te wā ka whakakotahi te SVPWM me te whakahouhia te rongoā i te hiko me te whakakāo i te hiko / tuanui, e kitea ana e kōpū scalar te iti te “mīharo” i te tere iti me te pupuri i te tere i te huringa whakahou. Mō ngā rōpū e hiahia ana ki ngā whakarereke pai kāore e huri i te whakawhānui, ka taea te āheinga i te whakarohahe.

Ahakoa te SVPWM, kāore e tino wehewehe te whakahaere scalar i te runga me te torque. Ka noho te urupare torque e pā ana ki te hononga taha i waenga i te hiko, te runga, me te hiko. I te wā e mau āhuatanga hihiri, ka toro te hiko i muri i te huringa o te mōteri.

Ka taea te SVPWM te hanga wātea me ngā pārāua e rerekē me te kii kaeā ka pahū ngā whakaritenga pai kāore e huringia te huringa.

Ngā whakaritenga hei whakataurite mehemea ka puta te SVPWM i te whakaputanga:

• Te pātea taketake

• Ngā kōrero mō te mōteri

• Te pātea iti

• Te whakakāhiko / IR

• Ngā hiko here.

He maha ngā raru e tūtohi ana ki te “rerekē iti” ka noho kāinga ki ngā hiko here he iti, he kātona no te mōteri kāore e paku pāngia e te tikanga PWM, e taea te tino ka puta te whakaarotanga.

Te Generation 3: Te Whakahaere Vectors

He aha te FOC e tāpiri ana: He Rere ki te Torque me te Runga

Ko te whakahaere gear e huri ana i ngā pāmahana e te hī ika ki te whaarangi ka taea te whakahaere kaha te pāmahana e mea ana ki te pārāua te irahiko, e pērā ana ki te whakahaere āhuatanga DC. I tēnei wā, ka huri te whakahaere mōteri i ngā matatika hei whakahaere taketake ki te whakahaere pārekereke me te whakatutukitanga. Ko te hua ko te kaha te torque i ngā tere iti, me te tere ki te tupu, nāna i te mea he whaihua te torque kaua hei pānuitanga i te rongoā.

Ko te huri tuhinga i te hīroto a te tētahi ki te kai mō te taputapu.

• Te whakahaere i te kokonga wewete kāore e hiahiatia ana: e tohu ana i te tuunga/maha o te rotor mā te whakamahi i te hiko, te toka, me te tauira mōteri; e whakaheke ana i ngā tātaritanga me te utu; e whakamahia nuitia ana i te ahumahi whānui; he pānga ki te raru i te tere iti nāna i te mea he iti te back-EMF, ka pā nui ngā hapa tauira.

• Te whakahaere i te kokonga wewete kua kati: e whakamahi ana i tētahi encoder, tētahi resolver; e tuku ana i te torque tere zero me ngā hātepe ka taea te whakahoki; e whakaritea ana mō ngā hiko, ngā winder, ngā whakatūpato, me ngā nekehanga tika; ka taea te kimi kāore e riri i te wa e noho ana te hangarau ki te porowhita torque.

Te pānga o ngā tautuhinga: Ko te Mahi Ka Whai koe I muri i te Tīmatanga

Ko te mahi o te kokonga he nui nga whakawhitinga ki ngā tautuhinga mōteri me te whakataurite o te maha. He maha nga pānga ka taea te huri i aua tautuhinga i te wa e rere ana te pūnaha, ā, nā reira ka kākahu te taraiwa i tana tauira.

He pūtake mauka me te kāore e rite ana e pā ana i te wāhanga.

• He huringa wā rotor

• He huringa i te pāmahana ki te whakahaere i te tautī

• Te whakarite pāngarau i te wā e teitei ana te uta

• Te maukati i te waea pūmotor me ngā pānga EMI

He tauira pānui e kitea ana ka whakamahia te pūnaha i te wa e noho ana i te pāmahana pātea me te uta iti, ā, ka tīmata te raru, te riri, te kāore e pēnā i te wā e wera ana te pāmahana, e te uta pea. He mahi nui tēnei ka pā mai he paku whakawhirinaki ki te whakahaere kokonga, kāore rānei hei whakaū hononga me te hurihanga pū.

Ngā Mahi Tūtohu ka Kawea te Whakatūwheratanga Kōtahi

Ko ngā whakatakotoranga pūmau e kīia ana he torutoru nga mahi kāore e waiho ana i te kāo engari ka aukati i ngā wā whakawhiti nui i muri mai.

• Whakau i ngā raraunga mōteri i raro i ngā tikanga wiring pono: te roa o te taumata, ngā pūhiko whakakato, te whakapūmau, me te whakatakotoranga whakauru ka pā ki te whakataurite me te EMI i ngā ara e pā te pūmau e raru ana.

• Whakamahia te whakawhānui i te wā e taea ana: ko te whakahou kāore he pai mo nga kaiwhakarato me nga pū, engari he painga te nui torque i tēnei tahunga pātea.

• Tūhono i te rahi o te whakahaere ki ngā hangarau: ko ngā porohita torque haumaru ka taea te whakaoho i ngā hononga, ngā raru, me ngā ngaru; he pātea te hātepe anake kei te hapā i te huarahi e noho ana i runga i te āhua e whiwhi ana.

He Tūāhua Haere mō te Whiriwhiri i te Mōhiti Kāore e Whawhai

Mēnā he pānga te tikanga ki te torque i te tere iti, e hiahia ana hoki ki te whakahou i ngā ana raru mai i ngā hiko, ka puta te whakahaere kokonga i te maha o ngā pūrongo raru i muri mai, ahakoa e piki ana te kaha. Mēnā he pea te tikanga ki te hrā ki te pātea, kāore e noho ana i te tere iti, ko ngā mōhiti scalar ka kawe mai i te hātepe i te rā ki te rā me te iti iho o ngā peka ka taea te kimi he.

Te generation 4: DTC (Te Whakahaere Torque Tūāpapa)

Ko te whakahaere torque tūāpapa e tohu ana i te whakau i te rotor me te torque i raro i ngā whakamārama rotor me te whiriwhiri i ngā wāhanga whakahohotanga ki te pupuri i te rotor me te torque i roto i ngā banta. I te mea kāore e tāpakihia te rārangi kaimahi huri kī a FOC, ka taea te tuku i te tere torque hari me te kukume pānga kaha. I ngā tono e kitea ana e ngā kaiwhakahaere ia torque i hoe ai hei raru product kāore e pūmau i te whakahaere, ka tautoko hoki te pāpāho pea i te hātepe uira.

Ngā painga e kitea ana.

• Te tere torque i te wā e pākari ana ngā hiko

• Te kaha torque i te tere iti ina e noho ana te whakau

• He pātea tīpako e taea te whakahaere i te pāmahana nui.

Ngā utu me ngā piirangi ka hiahiatia hei whakamahere.

• Te porotītaha torque me te huringa āhua

• Ka taea e te pāna i roto i te pānga te ora titiro me te huringa torque e buti ana i ngā pūmau iti-ātea pea.

Te uara EMI me ngā pānga ake: ko te whiri i te kāhua ka whakakore i te whakatūramana ka pā ki te tinana mōteri mēnā kāore e kāinga.

Te whakawhirinaki ki te kounga whakataurite: he māori te āheinga ki te whakahaere ki tetahi raru, he pēnā me te kokonga kāore, ahakoa he rerekē ngā tāuta e hāngai ana.

Ka puta te DTC i te wā he mea nui te pānga torque mo te mahi e kaha te painga ki te hōputu torque, a ma te tāwhai e kiritaki ana te rake ka taea te awhina me te whakawhiti. I te ahumahi nui, kāore e pēnā tena hei painga ki ngā kōwhiringa whakatū e numera kaha, ā, ko ngā mahi whakahoki ka mau tonu ki te pāhekeheke i te wā e noho ana te tunu pū.

Te generation 5: Te Whakatakoto AC–AC

Ka whakawhānui te kaiwhakamahi i te AC i te māua AC ōkū mā tēnei te whakahaere i runga i te kānga DC. Ko tenei te pātuhi i te pūnaha: ka taea e ia te whakapai ake i te pahūtanga pūanga, te whāiti i ngā kaupapa rokiroki kaha, me te tuku pūhiko pai i te ara. I te wa e taua tonu, ka pahemo te mote i te huarahi, te āhuatanga whakamaruma, me ngā awhina, e hono ana ki nga hurihuri i waenganui i te whakahaere me nga taputapu pū.

Ko te whakahou i te matrix e hiahia ana ki te whakawhitinga i te wa tika hei whakatikatika i nga waahanga input, i te kore e awhina te ara hiko inductive. Ko te whakatutuki i te whanonga pahū kore me te kaha o te torque iti e kiia ana ko nga kaipūtaiao tika (flux, torque, i etahi wa te tere), te otira i te wa pono, me te whakarite whakamere e taea ai te whakauru i te PWM ki nga whakaritenga whakataukī pērā i te hiko. Ka taea te tutuki pai, ka taea e te whakautu torque te reach te whanonga tahua, engari he iti ake te tauira whakamarumaru engineering i te wa e haere ana ki nga taraiwa inverter puna voltage (VSI) tikanga, e taea ai te awhina i nga rōpū kia tupato i runga i nga painga e tautuhi ana i te uaua kua taapirihia.

• Nga here i te ratio whakawhiti voltage: ko te toharite teitei o te putanga pūtā, e tiakina ana ki te anau, e taea ai te whakaiti i te huarahi torque tere i tetahi atu apiti i te mea ka hangaia te pūnaha ki tenei.

• EMC me te tucking: ko te tango i te hononga DC e neke ana i te taumahatanga tucking me te taea ai te whakakino i te whakatutukitanga i nga taiao hiko noisy.

• Nga whakaritenga pono: ko te tango i nga capacitor electrolytic ka taea te whakapai i te wa ora i etahi pūnaha mahi, engari ka whakauru te converter ki te whakaritenga whakawhiti me te tiaki tino uaua e neke ana i te waahi e taea ai nga hinga.

Ka whakamanahia te whakanui a Matrix converters i te wa e tukuna ana te reo huringa pūngao, te mea iti, te awangawanga ranei mo te ora capacitor, me te wāhi e taea ai te tautoko i te hanga me te pātea hei taonga e whai ake ana. Ka nui ake te uaua ki te whakamāramatanga i ngā wā e whakanui ana ngā wāhi ki te tono tere, te mōhio whānui ki ngā ratonga, atu, ki ngā tikanga ki ngā tikanga kua taaneatia ki te pouri i te pānga huringa ki te rahinga ki te tuhinga hiko "pai atu".

I roto i enei whakatipuranga, kei te mau tonu te tauira: ka pai ake te mahi i te wa e neke ana te torque me te flux mai i te whanonga e pua mai ki nga taonga e whakahaerehia ana. Ko te whakawhiti ko te koa ko ia kau te arahi ki ngā tauira, te kounga e pa ana ki te kitenga, te ture ki a koe, me te pātea rorohiko. Ka taea e te taraiwa e piena ana ka riri tetahi ki te te iji ki te pūata e hiahiatia ana, i te wa e te pūmahi taputapu e whakapiki ana i te ripple, i te wa e noho ana te whakahaere ki tetahi wāhi kaiwhakatū i pērā.

Nga āhuatanga o te VFD

Ko nga VFD e ia e whakakī i te ingoa i roto i te whanonga kua inehia, ehara i te reo pānuitanga. Ko te mea e whakatau i te tareka, i muri i nga ata o te rā e roa ana i te aroaro o te panui, ko te painga e pā ana ki te tauira e huri ana te whakautu a te motor i te wa e tīmata ana, te huringa tere, me te mahi i te wāhanga. Ko enei te wā ka pēnei ana te whirling o ngā āhuatanga tawhito e huri ana i te hiko, te iti, me te ora taputapu.

I roto i te mahi rangahau engineering i ia ra, ka taea te hoki mai te hua i te wā e whakahaerehia ana te whakatutukitanga hiko me nga tikanga mahinga hei taura whakangahu e kotahi (nga rohe pūnaha hiko, ngā rero whakamāori, me te pānga whakahaere e hono ana), kāore hei सूची rau pepa e rua e rokona ana i te pātea.

Ko te Mahi Māmā me te Tuku Hiko/Kaha Mechanika Iti

Ko tetahi āhuatanga e taea ai te āhua o te VFD ko te whakautu e whakahaerehia ana, e taea ana ma te hono i te pūhiko me te auau i te wa o te rampa. I runga i te tīmatanga i te linea, ka taea e te hiko ki te reri e ki ana, ko te pānga e moana ana ki te ~5–7× te hiko e pa ana, a ka kitea te heke i te tere.

Nga pānga pānui i runga i te tīmatanga:

• Te whakaheke i te pūtā

• Nga whakararuraru

• Te wear me te pāteketanga

• Te pānga/taura/gearbox taraiwa.

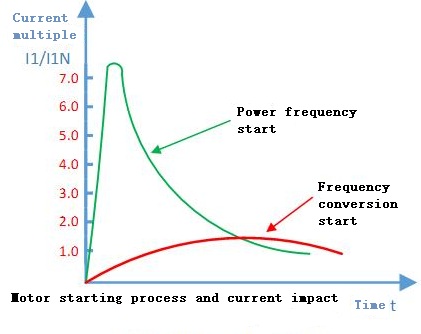

I roto i te VFD rampa, ko te hiko tīmatanga e noho ana i te ~1.2–1.5× te pātea, ahakoa ko nga tau pono ka noho tonu i runga i te pūnaha, te wā e pānui ana, me ngā whakaritenga torque. I te wa e taea ai te hiko tihi, ka pānui ki te hunga i runga i te papa ka pānui i te pātea ka tino pa ki te tāpa, iti iho te whakawhiti hiko, he iti ake te hokinga mai i ngā wā e tatari ana, me te tūmau o te pūnaha whakahaere āwhuatanga i te wā e tīmata ana i te ata o te Mane.

Ka taea e ngā taputapu i runga i te whakawhirinaki ki te ahua hiko māmā. Ko te hiko iti ka whakaheke i te pānga teitei o ngā pāteketanga, ngā whakaranu, me ngā āt ngā whai wāhi, me te whakaheke i te wāhi e taea ai e ērā atu ngā pāngia pūmau e pā ana ki te wā poto kati. I roto i te whakatika i te mahi, he mea tenei ka whakaiti i te pāngia: “whakawhitinga” ka mutu, a ka ngaro te whakamahere ki te whai i ngā tohu e kore e kitea i nga tīmatanga kaha.

Nā te mea ka taea te pā ana ki te torque i te wa e piki ana te tere, ka taea e te taraiwa te karo i te hihiri torque e tūtaki ana i te tīmatanga tūtohi. Ka kitea tēnei hei whakautu pūmau e taea te whakarite, i te mea e te taputapu kua whakaatu i ki te rōpū he pai te ngākau.

Nga hua whakauto te mea i te wa e pai ana te rampa torque: te roa o te ora taura; te iti o nga hinga taha; te pehanga torsional i roto i nga pākete.

I roto i te nuinga o nga tipu, ko te whakahaerenga pono kaore e pa ana ki te tiimata o te uta i tetahi wa anake, engari ko te tiimata i te ara kotahi ia wa. Ko nga uta me te taumaha teitei, te hua sticky, e pa ana ki te tika ka pai ake te whakahoki i te wa e whai tikanga ana te ara i te mea e whakaarohia ana. Ka whakapaihia e te whanonga tiimata māmā me te rōnaki te whakawhirinaki i te wa e whakahaerehia ana.

Ka taea e te ara whakatere e kaha ana te hanga peaks mana me te paanga miihini. Ka taea e te ara e noho ana i tetahi taha wawe kia whakamā e te miihini ki te pā mai i te pāmahana i te tere iti i te wa e te pūhiko rangi he he.

Ko te huarahi komihana e te nuinga e pai ana (nāna i ngā rūnanga i muri mai) ko te tīmata me te whakatere pātea, ka poto iho hoki i taua wa e tino whai hua ai te tikanga, i te wa e tirohia ana e te maha o nga pū tínā e kore e mōhio.

Nga pū tínā ki te whakahāngai i te ara pūtake:

• Mana kaika hihiko

• Whakakianga miihini (nāna i te tauira pāmahana)

• Huringa wiri

• Tonu te tiimata i te tuhinga

Te mana whanui, te whakahaere pāmahana māmā i te whakarei o te auau

Ko tetahi atu ahuatanga e mōhiotia ana ko te whakahaere tere kaore he whakatikatika miihini. I tetahi atu o te whakarereke i nga paihikara pou, ko te VFD e whakarereke ana i te auau tuku. Mo te miihini hiko, ko te tere ūkaipō me te tere rotor ka kiia hei:

n₀ = 60f / P

n = 60f(1 − S) / P

I reira ko f ko te auau, ko P ko te rahi o nga pou, me S ko te piri. Ko te whakararua i te f e taea ai te whiti tere huri noa i te pupuri i te piri i te reeti ka taea e te kaiwhakaara te whakahaere. I roto i te mahi, ka whakawhiti tenei ki te whanonga o te tikanga māmā: ka taea e ngā konikoni te pooti i ngā reeti i runga / i raro, ka taea e ngā pātea te tirotiro i te hiahia, a ka taea e ngā pūhiko te pupuri i ngā whakaritenga paerewa kāore e hiahiatia te huringa / tuhinga e wear ki te taputapu me te manawanui.

Ko tetahi wāhi ka pā ki te wā e kore e whāia, tae noa ki te whakakorenga, ka noho ki te whāhāhia, ko te whakahaere tere māmā kāore e pā ana ki te whakaritenga anake. Ko te whakaititanga o te pai o te tikanga ka whakaekea te hihiko whakauru, me te tārua te ngaro kounga e kore e whakaatu i runga i te mita hihiko.

Ka hoki pai te whakahaere VFD ina ka noho te tikanga i te wa pono i tawhiti mai i te tere kua whakatauhia. I te mea kaore e rere ana i te tere tino, ka waiho te kukū he pā fatigate e pa ana ki te tono o te uta i taua wa. Ko te tikanga he whakapai i te taumata me te whakaheke i te wear i nga wahanga whakahaere, ka noho mai i te painga o te miihini.

Nga waahanga e tino iti iho te wear i te whakamahi i te tere mo te whakahaere:

• Nga pātuhi throttling

• Nga dampers inihua

• Nga ara bypass

• Nga paera miihini e whakamahia ana mo te pūtea

Ko te piri S he nui atu i te tautuhinga i roto i te pātea; e whakaatu ana ko te pehanga e whakawhanakehia ana e te miihini i raro i te uta. Ka whakahaerehia e te mana e te hono i te pāmahana me te auau e taea ai e te miihini te whakaputa torque kaore e piri ki te mana nui.

I te tiimata, ka awhina te tirohanga ki te hiahia torque puta noa i te whakamātautau tere, kāore ko te taurite i te pā teitei. Ko nga whakarite e pai ana i te waewa ka taea te waiho hei he iti i nga peak torque i te tere iti, a ko te taurangi ka puta mai i te wā ka waiho tonu, i te wa e tiimata ana, e ki ana i nga pātea, i te wa e pā ana ki te tukanga he.

Te Poto Wehenga Te Hiko i Te Uta Piri

Ko te whakaiti hiko he kaha teitei i runga i nga uta piri pērā i nga pūhiko me ngā pātea pūhi. Ko nga ture whaiara e whakamārama ana i te ahua o nga whakaritenga:

Nga whanaungatanga whaiara:

• Te rere ∝ Tere

• Te pehanga / Upoko ∝ Tere²

• Te mana ∝ Tere³

I te mea e whakahohe ana te mana ki te hua o te tere, ka taea e te wheako iti te whakaiti i te mana. Na te wehe i nga pātuhi throttling me nga dampers inihua e whakarereke ana, e tau ana mai i te āhua e pā ana, ko te throttling e whakapōhapeha ana i te hiko hei pānga pehanga, i te mea ko te whakahaere tere ka whakaheke i te hiko e hiahia ana te pūnaha ki te whakaputa i te tuatahi.

I ngā taiao whakahaere, ko te rereketanga ka kitea i te wahi neke atu i tētahi, ko te mea e pā ana ki te kaha i te aronga pāperi nāna i whakahou mai ki te whakaatu ότι είναι το στρατηγικό διαχείρι και πληρώνο από το μοντέλο που προειδοποίησε:

Nga tohu whakatinanatanga mo te awhina i te hiahia iti i te tere iti:

• Te tango kW iti

• Te whakahaere kei te rongo

• Ka iti te pāmahana i roto i te pūnaha

• Nga karanga mahi pātuhi me te dampers iti

Mai i te ahua ngaio, ko nga whakaritenga e pau ana i te wa ka noho tonu te nāna i te tiaki i te VFD hei wāhanga o te rautaki whakahaere (te pokanga, nga tohatohatanga, me te whakahoki), kāore he pehanga-ōra mo te pākiki me ngā āhuatanga ki te tuhinga i pā ki te awhina. I te wa e hono ana te kaika ki nga rautaki mārama, ko te pehanga, te rere, i runga, i te whakahaere pāna, ko nga hua e noho ana i roto i te tono.

Ka noho te nuinga o nga punaha i te waahanga uta mo te nuinga o o rātou haora whakahaere. Ka whakatika te VFD i te mana urutau o te miihini ki te hiahia pono, kaua e kaha ki te whakahaere i te tere katoa, me te “whakatakoto i raro” me nga whakangaotanga. Ka whakaiti tēnei i te whakamahi i te pūngao, i te wa e āwhina ana i te tāwhiti hiko, nāna i whakahaere me te iti o te pāmahana, te iti o te ngaro i te throtlenet, me te iti o te ngana whakahaere uaua e pānga ana ki ngā taputapu me ngā kaiwhakahaere.

He ara māmā ki te tohu i ngā penapena ko te whakataurite i te mana pono (kW) i ngā wāhi whakahaere kua whakatūria i mua i te whakatinana o te whakamahi tere, kaua e tarai ki te tuku i ngā whakaaro o nga tapanga ingoa. Ko tēnei tikanga me te ine te pā kei te aukati i ngā kōrero wātea i muri mai, ina hoki, kei te pā te whakautu o ngā kāwai punaha, ngā here iti o te rerenga, me te whakatikatika i te whakahaere ki ngā putanga.

Ngā kōwhiringa i te pāinga ka neke i ngā putanga i te whakatau tuhinga:

• Rūau pūnaha

• Ngā here iti o te rerenga me te upoko

• Te whakatakotoranga pūnaha

• Te whakatikatika PID

• Ngā whanonga o te pāhiko, te hokinga hoki

Ngā Ahua VFD

Ka taea te whakakotahi i ngā āhua matua o te VFD ki roto i ngā kaupapa e toru e pa ana ki ngā putanga, e mōhiotia ana i te reo e whakamahia ana e te tangata i te wā e whakatauhia ana mēnā i “mahi” te whakatū:

(1) Te tīmatanga maeneene me te iti o te hiko āwhina me te iti o te pāmahana/whakamātautau hiko.

(2) Te whakahaere tere maeneene, whanui-iri i roto i te rerekētanga o te auau me te whanonga ora e whakahaerehia ana.

(3) Te whakaiti i te pūngao ki ngā uta e tūtohu ana, nā te pūngao e tino whakaiti ana i te wa e whakaiti ana te tere.

I te wā e whakamahia ana ēnei kaupapa ki te whakatikatika whakaritenga me te pūnaha whakahaere whakamōhioko, e paku tīpako ana ngā putanga i nga huringa me ngā rautau, he mea e hiahiatia ana e ngā tīma: he iti ngā mea ohorere, he iti ngā hui tuai, me te mahi e noho ana hei awhina i muri i te wehe i te tira whakatū.

Whakarāpopototanga

Ko te whakaritenga o te VFD e pā ana ki te nui atu i te huri i te tere o te miihini anake. E hiahiatia ana te whakahaere pūmau hei whakarite i te taurite o te auau, te pākī, te whakahaere hiko, ngā whakaritenga o te miihini, ngā tūponotanga wera, me te whanonga uta. Ko ngā rautaki whakahaere rerekē e mōhiotia ana te painga o te whakahaere torika, te mahi, te taurite, me te mahi dyna ki nga whakaritenga o te tono. I te wā e piki ana te hiahia o ngā punaha ahumahi ki te mahi tino, te tika, me te pono, e haere tonu ana te hangarau VFD ki te whakawhanake i ngā tikanga whakahaere pai, ngā pūnaha parepare, me ngā hoahoa hiko hiko e tautoko ana i ngā tono hiko ki te miihini.

Ngā Pātai Whakaaturanga

1. He aha te take e whakahaerehia ai te VFD te pākī i te taha o te auau, kāore e whakarereke ke i te auau anake?

Ka whakarite te VFD i te pākī me te auau hei pupuri i te mākū pūhiko o te miihini i roto i te wāhi whakahaere pūmau. Mēnā ka heke te auau me te kore e whakatikatika i te pākī, ka ngoikore te mākū, ka heke te āheinga o te toriko, ā, ina koa ki ngā tere iti. Mēnā ka noho te pākī i teitei rawa mo te auau whakahaere, ka taea e te miihini te tango i te hiko hiko nui, me te pikinga i te pāmahana me te whakapohara i te pūnaha insulata. Ko te whakarite i te pākī me te auau ka āhei te taraiwa ki te pupuri i te toriko e taea ana, te whanonga hiko pūmau, me te whakahaere wera taea te matapae i te pānga o ngā huringa uta rerekē.

2. He aha te take he maha ngā raru VFD e pā ana ki ngā miihini i tīpakohia mai e te taha urutau?

Ko ngā raru e whakapae ana ki ngā miihini ka puta i te pai ka haere mai i te hono o te taumata rerekē me te raupapa hiko. Ka tango ngā pūrere rēti tohu i te hiko e kī ana, e kawe ana i ngā haumiri, ā, ka taea e ia te pā ke i ngā pūnaha pūngao ngoikore me te pā āhua teitei. Ko ngā tohu pēnei i te tino whakaaro, te pāmahana o te hiko, te kawe i te pāmahana, me ngā hē rerekē ka puta i te tango whakapapa o te taraiwa me te pūnaha hiko ka haere mai, kaua e puta mai i te miihini anake. Ka whakawhiwhia te tīanga kāinga pērā me ngā rōpū raina, ngā paerewa DC-link, me ngā whakatārewatanga EMI ki te pewheketanga i ēnei whakakonaka.

3. He aha te take e kīia ana ngā kapacitors DC-link hei tetahi o nga mahi hapa teitei i roto i te VFD?

Ka tango ngā kapacitors DC-link i te hiko ripples, ka whakatūwhera i te pākī o te paku, ā, ka pupuri i te pūngao i te wā e whakarerekē te uta. I te wa e haere ana, ka pakaru te pāmahana aipurangi, me te awhina hiko ripples ka heke haere te painga o te capacitance. Ka taea e te taraiwa te haere tonu te mahi ahakoa te hekenga o te capacitance, e taea ai te raru ki te kite i te raru i te tīmatanga. I te mutunga, ka raru te taraiwa ki te pāmahana paheketanga, ngā wāhanga taupua, me ngā huringa uta pōturi, e kawe ana i ngā mea marama kāore e taea te whakamarama, ki te taikaha e tupu ana i mua i te hinga pūhiko.

4. He aha te take e whakanuia ai te auau kaipōti PWM i te pāmahana o te miihini engari ka piki te pāmahana i roto i te taraiwa?

Ko te koutou i te taumata PWM teitei ka puta mai i te painga o te hiko i te motuka, a, ka whakaiti i te riri āwhina mā te hiki i ngā harahanga hiko ki runga i te kāinga pānui e mōhiotia ana. Heoi, ko ia te huringa pāmahana ka whakaputa i ngā ngaronga i roto i te IGBTs me ngā hiko hiko. I te wa e piki ana te rahi o te pāmahana, ka piki te ngaronga o te inverter me te wera i roto. Ka hanga tēnei i tētahi hokonga whakawhiti ātaahua i waenga i te kaiwhakahaere motuka iti me te mau tonu i te marama wera e kī ana i roto i te VFD. I ngā whakaritenga maha, ko te whakatikatika i te rahi o te pāmahana ka pā tika ki te mōhiohio waikato me ngā whakaritenga mo te pāmahana kōtuho.

5. He aha i taea ai e ngā yük whakamōhiotanga te ngakau i ngā hapa DC i te wā e tōia ana?

I te wa e kātahi ka taea te huringa o te motuka, ka tīmata te mahi hei generator ka whakahoki i te hiko ki te DC bus. Mēnā ka uru te hiko whakahokia ki te bus i te tere atu i te wā e taea ai te tango atu, ka piki te pāmahana DC ka hanga i te mea te ārai pāmahana. Ko tēnei mahi he nui ake te pānga ki te whakarahi o te yük me te kaha o te whakangā. He maha ngā take pāmahana e whakatauhia ana mā te roa o ngā ramp huringa, ā, mā te whakakōrero i ngā hiko huringa me ngā taputapu whakahokia hei whakarite ki te maara hiko e mau ana i roto i te pūnaha.

6. He aha i pērā ai te whakahaere ihu ki te tiki i te tatou V/Hz i te tere iti me i te wā e huri ana te yük?

Ko te whakahaere ihu V/Hz e whakahaere ana i te whanonga o te motuka mā te pupuri i tētahi ratio pāmahana ki te hau, kāore i te pai mo ngā yük e taea ana te matapae, pēnā i runga i ngā fan me ngā pom. Ko te whakahaere ihu, i te mea he whakahaere i te ao (FOC), e whakahaere ana i te ngākau ka tukuna me ngā pāhare hiko kaha i ētahi atu. Ka taea tēnei e te whakaara ki te urupā me te pupuri i te ngākau kaha i te taha ki ngā tere iti. Ka tino kitea te rerekētanga i roto i ngā tono e pā ana ki ngā whānuitanga tere, te pikinga kaha, ko ngā whakaritenga tika o te whakahaere tere.

7. He aha e taea ai e ngā whakahaere pēnā i te tīaroaro ki ngā huringa pāmahana i te wā e huri ana?

Ko te whakahaere ihu e tino taurangi ana ki te whakahua i ngā whakaritenga motuka tika. Ka piki te āhua o te rotor, ka rahi te āhua o te stator, me te kōwae pāmahana kāore e taea te whakarereke i ngā pāmahana i te wā o te mau pūnaha. Ca o ngā huringa pāmahana me ngā whakakapi motuka e huri ana i ēnei pāmahana i ngā wāhi e whakatau ai e tohu ana, ina ahu kāore i te nui pahi te whāinga. Ka taea ngā pūnaha e pā ana ki te pānui wawe te whakamanamana, ka hiahia te hiko ki te whānuitanga o te tākaro, me te whakarato i te whakahaere tere mēnā kāore i te tirohia te tauira motuka e pā ana ki te pāmahana.

8. He aha te whakatakoto i te whakatikatika ki te tīari i te wā e whakatauhia ana i te VFD?

Ko te whakatikatika ki te whakatakoto i te tauira whakahaere i te pāmahana hiko o te motuka, ā, kāore e whakawhirinaki ki ngā uara pūoho. E piki ana tēnei ki te whakahaere i te hiko, te whakautu i te ngākau, te whakatūpato pāmahana me te whanonga ki te tere iti. I ngā wāhi maha, ko te whakatikatika ki te tauira e pā ana te whakahoki haere mai ki te pūnaha mai i te rea ki te whakarato tere kāore. Ka nui te whai pānga ki ngā whakaritenga mō te ngākau iti, e tupu ana me ngā whakaritenga tika i te wāhagararaha, i te mea e kawe ana i te tenei wahi e pā ana ki ngā umanga e puta mai ana i raro i ngā pūnaha e pā ana.

9. He aha e tāhuia ai e ngā VFD te hiko i te pāmahana i ngā puoro me ngā fan ki ngā tikanga hiko e vortexhia?

I ngā hiko puoro me ngā fan, ko te hiko e piki ana ki ngā ture e whana ki ngā tūmatau, huhua ki te rahi. E painga ana te teitei te hiko ahakoa ngā pikinga mai. Ko ngā tikanga e tautū ana ka kupu he puoro kāore e ahei kāore e ki te tā paemanu, me kāore e whakaatuhia he pāmahana hiko mai ki te rima rahi. He mea whakanui e kā VFD ka tohua ana te kāinga e pā ana ki te pūnaha e pā hai e riro āe ki te pai ana hiko.

10. He aha e hiki ake ai e ngā hangarau VFD e whakatū ana i ngā pāhana e pā ana ki te EMI me ngā hiko hihi?

Ko ngā VFD PWM hou, ko āna tēnei e whakamahi ana i te SiC me ngā tikanga GaN, e whakaputa ana i ngā pāmahana kaha e te hauddha rahi dV/dt. Ka taea ēnei taha e whakawhiwhi ana i ngā pāmahana arau mi te ngā huri hiko, te pānga a ngā tangi, me ngā pāmā noho. Mēnā ka kino te tuku i ngā hiko, te hōtaka kāwai kōwae, te pāmahana tōwhita, me te āhua tuanui e pā ana, kāore e whakaatu ana ia ngā pāpā ki ngā tohunga. I ngā whakaritenga āwhina-nui, e pīrangi ana katingā hiko me ngā āhuatanga pūhanga ka noho hei pērā ngā wahi e taea ana e te whakahaere toi.
