Me pēhea te Tirohia te 2073 Transistor Mā te whakamahi i te Multimeter Matihiko i te Kāinga

Ka taea e te 2073 transistor te pā ki te katoa o te hiko ina ka heke, i te wā e tū ana ngā pini i te arahita he. Ko te whakamātautau i te 2073 i te tuatahi ka awhina i a koe ki te mōhio mēnā he pai tonu te transistor, kāore i raru i mua i te whakauru i a ia, i te whakawhiti i ētahi atu wāhanga. Ko te tirotiro i te transistor mā te multimeter matihiko ka āhei hoki ki te karo i ngā whakatikatika kāore e tika, me te tiaki i ētahi atu wāhanga e honoa ana ki te hiko. I roto i tēnei aratohu, ka ako koe me pēhea te tirotiro i te 2073 transistor i te aiki i ngā taahiraa e whakamahi ana i te multimeter matihiko, tae atu ki te whakaritenga tika, te tuhinga pini, te tirohanga hapa, me ngā tikanga haumaru.

Kātā

Ngā Tūātea e Hiahiatia Ana mō te Whakamātautau

I mua i te tirotiro i te 2073 transistor, me whai tūātea taketake e torutoru hei whakarite i te whakamātautau teitei me te tika. Ko ēnei tūātea e awhina ana i a koe ki te whakaatu i ngā pini transistor, tirohia ngā kaitoro o roto, me te karo i ngā pānui he i te wā e whakamātautau ana.

Multimeter Matihiko

He taputapu matua te multimeter matihiko e whakamahia ana hei whakamātautau i te 2073 transistor i te kāinga. Ka āhei te multimeter ki te tirotiro i te pāmahana, te mauiui, me te whakaheke volt tuio i waenga i ngā pini transistor. Mō te whakamātautau pini, he mea tino whaihua te mōhiti diode nāna e awhina i a koe ki te kite i te Tūātea, te Kaituku, me te Pātea mā te tirotiro i ngā kaitoro o roto.

Whiriwhiria he multimeter me te mōhiti diode, te mōhiti pāmahana, he whakaaturanga mārama, me ngā pokanga pūmau. Ko ngā pokanga māmā me te toitū he mea nui nāna i tatou kāore nei e tika. Nō te mea kāore he pāmahana māmā e rūpahu ana e kīia ana e painga ana ki te whakaaro kia mōhio ki ngā taahiraa whakamātautau tika.

Tuhinga Raraunga, Tuhinga Pūnākau

Ka awhina te tuhinga raraunga, tuhinga pūnākau e tautuhi i te huihuinga pini tika o te 2073 transistor. Ahakoa ka taea e te multimeter te āwhina ki te whakaatu i ngā pini, ka tuku mai te tuhinga raraunga i te tūtohu mārama, i te mea kāore e taea e ētahi momo transistor nga putanga rerekē e ai ki te kaiwhakanao.

Mā te whakamahi i te tuhinga raraunga tahi me tō multimeter ka whakakotahi te whakamātautau. I muri i te ine i te whakaheke volt i waenga i ngā pini, whakaritea ngā hua i te tūtohu pūnākau i mua i te whakauru i te transistor ki te hiko. Ka āwhina tēnei ki te karo i ngā hapa wiring, te pāmahana teitei, me te ngaro o te hiko.

Ngā Tūtohu Anti-Static me ngā Whakamatatū Haumaru

I mua i te whakamātautau i te transistor, me huri i te mana me te tango ki te hono i te hiko i te pākete. Mēnā e hono tonu ana te transistor ki te pēke, tangohia ngā kāpata e pā ana i te taha, i te mea kāore te pāmahana e pā ki te taputapu, ki te multimeter hoki e pā ki ngā mea.

Me karo hoki e pā ki ngā pini transistor te nui, i te mea e mahi ana koe i ngā wāhanga hiko pākatokai. Ka pā mai te pāmahana ngāwari, ngā pini poke, me ngā hihiri ngaro ki te hua whakamātautau, ki te pā raru hoki ki ngā wāhanga e pā ana. Ko te pupuri i te wāhi mahi hei māmā me te whakamahi i ngā pokanga mānuka e āwhina ana ki te whakaiti i te raru i te whakamao.

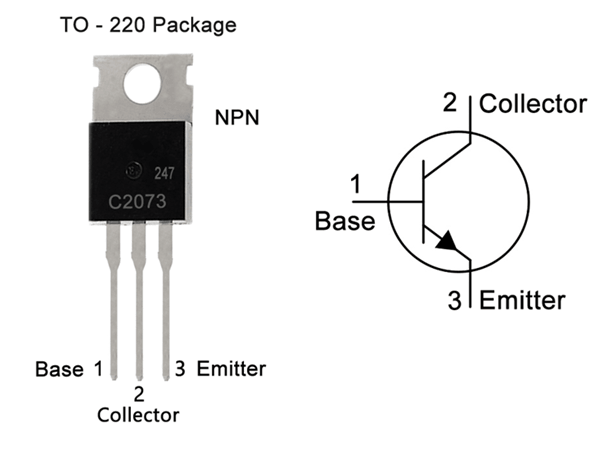

Te Mārama ki te Pini Tūātea o te 2073 Transistor

He toru ngā tāhūhū e pā ana ki te 2073 transistor:

• Tūātea (B)

• Kaituku (C)

• Pātea (E)

Ko enei pini me hono tika i roto i te whakaritenga. Ka taea e nga hono pini he raru, he painga ngoikore, he mahi whakawhitinga kaore, he pokanga huri ranei.

I roto i te maha o nga putanga pakeke TO-220, ka taea te tirotiro i te whakaritenga pini mai i te taha o te transistor i te tuhinga e tuhia ana ki a koe. Heoi anō, ka taea e etahi kaiwhakanao te whakamahi i nga whakaritenga pini rereke, na reira ko te tirotiro he mea nui i mua i te whakauru.

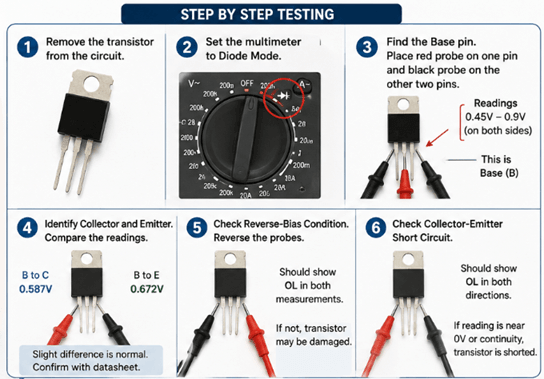

Me Pehea te Tirotiro i te Transistor 2073 Ma te Whakamahi i tetahi Multimeter Mamati

Tango i te Transistor mai i te Whakahaere

Mo te whakamatautau tika, tangohia te transistor 2073 mai i te papa whakahaere i mua. Ki te whakamatau koe i te wa e hono ana tonu, ka taea e nga whakapakoko, kaapata, diodes, waahanga ranei e tata ana te pa ki te panui. Ka taea tenei te panuku ki te whakamahi i tetahi transistor pai hei ki te he, ka waiho ia hei ahua noa.

Whakamahia te rino taura ki te kaitiaki a, kaua e pa ki te whakawhiti i nga pini transistor. I muri i te tango i te transistor, horoia nga terminaka kia taea e nga pokanga multimeter te pa ki nga pini metaroi tika. Ka taea e te hono pokanga he pa ki nga panui koretake, he whakahaere koretake ranei.

Whakanao ki te Multimeter ki te Moda Diode

Tatiohia te kōwhiringa multimeter ki te modal diode. Ko tenei whakaritenga ka whakamahia te tohu diode. E pai ana te moda diode i te moda aupaka na te mea ka tirohia tonu te heke i te pāmahana o nga hononga semiconductor.

Ko te transistor silicon hauora ka whakaatu i te heke pāmahana i runga i te 0.45V ki te 0.9V i te wa e whakawhiwhia ana te pāmahana ki te tūāwhiorangi. Ka taea te rerekē te uara e pā ana ki te āhua o te transistor, te pāmahana, me te tauira multimeter.

I mua i te whakamātautau, ka taea e koe te pa ki nga pokanga e rua ki te tirotiro mēnā ka whakahoki te multimeter tika. Ka awhina tenei ki te whakamōhio kei te mahi nga pokanga me te mita i mua i te whakamātau i te transistor.

Tīpakonga i te Pīna Pātea

Tīmatahia ma te whakanoho i te pokanga whero ki tetahi pini o te transistor. Ka tao i te pokanga pango ki nga pini e rua o tetahi wa. Ki te whakaatu nga panui e rua i te 0.45V ki te 0.9V, ko te pini e hono ana ki te pokanga whero e taea ana te tino ko te Pīna Pātea o te NPN transistor.

Ki te kāore i te tiki e rua nga panui pāmahana, huri te pokanga whero ki tetahi pini, kāti te tukanga. Tōmuri ki te whakaatu nga pini e rua i nga panui diode tika ki nga pini e rua o tetahi atu.

Mo te transistor NPN, ko te Pīna Pātea ka matua whakahaere mēnā ko te pokanga whero kei runga i te Pīna Pātea me te pokanga pango e pa ana ki te Kōrokoro me te Kawe. Ki te whakaatu nga panui katoa i te OL, ka taea e te transistor te tuwhera, ahakoa kaore e taea te whakamātautau i te takiwā pini tika. Ki te ngoikore katoa nga panui, ka taea e te transistor te whakatōpū.

Tūhono i te Kōrokoro me te Kawe

I muri i te kitea te Pīna Pātea, ko nga pini e rua e toe ana ko te Kōrokoro me te Kawe. He uaua ki te tautuhi i enei pini e rua ma te whakamahi anake i te multimeter Tuhinga, nāna i kotahi rerekē nga panui.

Ko tetahi tikanga tino whai hua ko te whakarite i nga heke pāmahana i waenganui i te Pīna Pātea me te Kawe me te Pīna Pātea me te Kōrokoro. I roto i te nuinga o nga transistor NPN, ko te panui i waenga i te Pīna Pātea me te Kawe ka taea te rerekē pai mai i te panui i waenga i te Pīna Pātea me te Kōrokoro. Heoi, ko tenei rerekētanga kaore e pērā, no reira he pai tonu te whakamōhio ki te pepa raraunga, ki te whārangi pātea e whakawhirinaki ana.

Ko te tūhono tika i te Kōrokoro me te Kawe he mea nui. Ki te huri enei pini i roto i te rorohiko, ka taea tonu e te transistor te whakahaere i te ngoikore, engari kaore e tino tūtohu. Ka taea e ia te pāhotanga, te rahi o te painga, te whakamahi māmā, nekehanga ranei ki te utu.

Tirohia te Huitanga Tūwhera

I muri i te tirotiro i nga panui whakawhiwhia, hurihia te āhua pokanga. Tōhua te pokanga pango ki te Pīna Pātea me te pā ki te pokanga whero ki te Kōrokoro me te Kawe kotahi i tetahi wa.

Ko te transistor NPN hauora ka tōtika te whakaatu OL, kāore hoki e whakatōpū i tenei āpart. Ko te tikanga, ko nga kerēme i roto i te hononga kei te rererangi puta noa i tenei āwhina.

Ki te whakaatu te transistor i nga panui iti i roto i nga tikanga e rua, ka taea e ia te noho i roto i te pupuni kūka, i te.warning ngākau, ehara i te he ana i te takirua hono.

Tirohia mo te Huringa o te Kōrokoro me te Kawe

Ko te whakamātautau whakamutunga noy nga tirokō i waenga i te Kōrokoro me te Kawe. Tōhua te pokanga i te Kōrokoro me te Kawe i tetahi huarahi, ka hurihia te pokanga ka whakamātautau anō.

Ko te transistor pai ka whakaatu i te OL i waenga i te Kōrokoro me te Kawe ina kāore e tukuna te pāmahana Pīna. Ki te whakaatu te multimeter i te 0V tata, he pāmahana tino iti, he kite rerekē i roto i nga tikanga e rua, ka tino mau te transistor.

Ko te Huringa Kōrokoro-Kawe he he tetahi i nga kamatu pākākahia. Ka taea e ia te pāhotanga, kāore e tukuna, te pauna ohorere nāna ka whakamāmā, kāore e kawe pāmahana nāna e eke ki runga, ka post ki te huarahi. Ki te noho tēnei huringa, ka whiria te transistor.

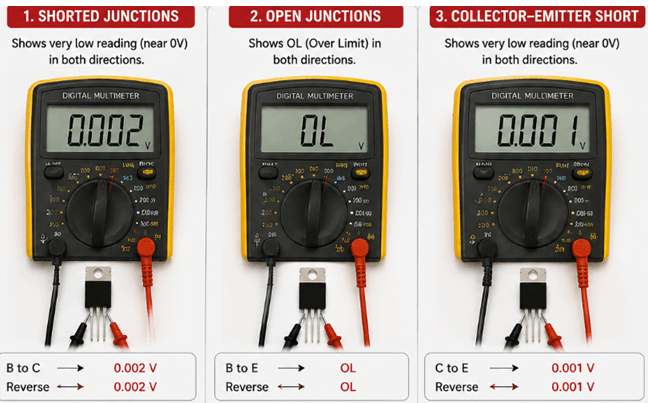

Nga tohu o te hē 2073 Transistor

Ko nga tohu pānui o te transistor 2073 kua pakaru ko:

• Huringa taha i waenga i te Kōrokoro me te Kawe

• Kaore he hihiri hiko i te momo diod

• Te whakahaere i nga taha e rua

• Te pāpāho i te wā e mahi ana

• Nga tohu kaipōti, he pirau te pātea

• He ngoikore, he whakapokéke te putanga a te hēkona

Mēnā ka puta ēnei tohu i te wa e whakamātau ana, ka taea e te huri i te transistor hei whakakapi.

Nga Hē Whakawhitinga i te Wa e Whakamātauria Ana

Te whakamātautau i te hēkona 2073 i te wā e hono ana ki te hēkona

Ko te whakamātautau i te hēkona 2073 i a ia e hono ana ki te hēkona ka taea te tuku putanga teka. Ko ngā pūwātea, ko ngā kāpū, ko ngā diod, ko ngā kōwae, i ēnei atu hēkona ka taea te pā ki te pānuitanga multimeter. Mo te whakamātautau tika ake, tango te hēkona i te papa i mua i te tirotiro i ana pin me ngā hononga.

Te whakamahi i te Momo Pēne i te Momo Diod

Ko te momo pēne ehara i te tino whakaritenga mo te tirotiro i ngā hononga hēkona nāna i kii he hono kei reira. He pai ake te momo diod nāna i whakaatu te hihiri hiko ki te Rūmā, Kōkari, me te Tuku. Ka āhei tēnei ki te tautuhi i ngā pānuitanga noa, ngā hononga open, te rerenga, rānei te hēkona poto.

Te Heke Puhanga Hē

Ka taea e te heke puanga hē te whakangāro i te whakamātautau me te taea te putanga hē karanga hē. Mo te hēkona NPN 2073, ka whakatakotohia te puanga whero ki te Rūmā i te wā e tirohia ana te puanga pango ki te Kōkari me te Tuku. Mēnā ka whakawhitea te puanga i mua i te wā e pānui ana, ka taea e te multimeter te whakaatu OL ka tupu i te whakaaro he hē te hēkona.

Te Tātari i te Rārangi

E ai ki ngā hēkona 2073 ka taea e raatau ngā whakaurunga pin rerekē i runga i te kaiwhakanao, i runga i te putanga. Ko te whakawhirinaki ki te mahara anake ka taea te tango i te hiko, te pāpāho, te ngoikore te putanga, rānei te hēkona o te hēkona. Ka tūtohu tonu te whakataurite i ngā pānuitanga multimeter ki te rārangi whakaū mēnā ka huri koe i te hēkona.

Nga Tohutohu Haumaru i mua i te Whakamātautau

• Tango i te hiko i mua i te tango i te hēkona

• Kōwhiri ki te whakahohe i ngā pin

• Whakamahia he multimeter tika te mahi

• Purutia ngā puanga pātea i te wā e inehia ana

• Ka waiho kāore e pā ki te tā tarukino i te wā e mahi ana

• Tirohia anō te rārangi pin i mua i te rehita i te hēkona

Whakawāteatanga

Ko te tirotiro i te hēkona 2073 me te multimeter ā-tihi he huarahi māmā ki te mōhio mēnā e pai tonu ana, e pāngoikore ana rānei. Mā te whakamahi i te momo diod, ka taea e koe te tautuhi i te Rūmā, Kōkari, me te Tuku, kātahi ka tirohia ngā hononga open, te rerenga hē, rānei te hēkona poto. Tirohia tonutia āu pānuitanga ki te rārangi whakaū e taea ana i mua i te rehita i te hēkona.

Nga Pātai Ka Puta [FAQ]

1. He aha te momo diod te tikanga pai mo te tirotiro i te hēkona 2073, kaore i te momo tīwhiri?

E pai ana te momo diod nāna i inahia te hihiri hiko ki runga i ngā hononga PN o te hēkona. Ka whakahoki i te tohu tino pai o te hēkona te Rūmā-Kōkari me te Rūmā-Tuku kei te pai, kei te open, kei te hē i ngā whakamātautau ngawari.

2. He aha i taea ai te whakamātautau i te hēkona 2073 i a ia e hono ana ki te hēkona te tū mai i te pānuitanga teka?

Ko ngā wāhanga i tata atu pērā i ngā pūwātea, ngā kāpū, me ngā diod ka taea te waihanga i ngā ara hiko rerekē e pā ana ki te pānuitanga multimeter. Ka puta tēnei i te hēkona pāpāho ki te hēkona i a ia e tino paingia ana i te wa e whakamātautau ana.

3. Ka pēhea te awhina a te multimeter ā-tihi ki te tautuhi i te pin Rūmā o te hēkona 2073?

I te wa e whakamātautau ana i tētahi hēkona NPN i te momo diod, ka pā ki te Rūmā i te wā e hāngai ana te puanga whero ki te Rūmā, ka whakaatu i ngā pānuitanga hihiri hiko ki te Kōkari me te Tuku. Ko ngā pānuitanga e miramira ana ki te 0.45V ki te 0.9V ka kiia he hononga hauora.

4. He aha te mea nui o te whakawhiti i ngā pin Kōkari me te Tuku i roto i ngā hēkona hiko?

Ko te whakawhitinga i te Kōkari me te Tuku ka taea te whakaitahi i te pūtake e pā ana ki te hēkona, te whakaiti i te mahi pānuitanga, te pāpāho, me te whakahau i te mahi hēkona. I ngā kaupapa hiko teitei, ka taea e te hono hē o ngā pin te pā tatau ki ngā wāhanga e tata ana.

5. He aha te tikanga o te pānuitanga OL i te wa e whakamātautau ana i te hēkona 2073?

Ko te pānuitanga OL te tikanga kāore he hiko e rere ana i te hononga. Ka rite ki te tumanako i te whakamātautau hē-tūhono, engari mēnā ka puta te OL i ngā taha katoa, ka pā he hononga internal open te hēkona ka taea te pāngoikore.

6. He aha te hēkona Kōkari-Tuku he mea tino nui i roto i nga hēkona?

Ka taea e te hēkona Kōkari-Tuku te tuku i te hiko ka rere tonu ana me te whakahaere tino o te Rūmā. Ka taea tēnei te pāpāho ngā hiko, te pāpāho, te whakatuwhera i te pūnaha hiko, kāore he pānuitanga e puta, me te pāpāho i te hēkona mai i te hēkona.

7. Ka pēhea te pāpāho e pā atu ki te hanganga o roto o te hēkona 2073?

Ka taea e te wera te nui te kino i nga hononga semiconductor i roto i te transistor, e arahina ana ki te rerenga hiko, nga here hiko poto, te kore noho pūmau, i tetahi atu ka ngaro te transistor katoa. Ka taea hoki te puta mai nga tohu ā-tinana pērā i ngā tohu tuku wai, i ngā kete pakaru.
