He Aratohu Katoa mo nga Tohu Puakaha me nga Tohu

Ko nga tohu puri me nga tohu ka whai waahi nui ki te panui hoahoa iahiko me te whakauru tika i nga waahanga.Ko te maarama ki nga momo tohu, tohu polarity, me nga tohu keehi ka awhina i nga hapa hononga me te whakapai ake i te pono o te ara iahiko.Mai i nga tohu taketake kore-polarized me te polarized ki te uara, ngaohiko, me nga tohu tohu, ka tautokohia e ia taipitopito nga waahanga tika me te waahi haumaru.Ko nga tikanga arowhai whai kiko, tae atu ki nga tohu PCB, te tirohanga tirohanga, me nga taputapu whakamatautau taketake, ka awhina ano i te hono atu i te ariā me te mahi ara iahiko.

Putumōhio

Te Maramatanga ki nga Tohu Haahiko Kaaiti

Ka whakamahia e nga hoahoa iahiko nga tohu punga hei whakaatu he aha te mahi a te wae me pehea te hono.I te wa e panui ana i te hoahoa, ka tohu tuatahi te karu i te ahua o te tohu, katahi ka tirohia tona takotoranga, ka mutu ka whai i te hono ki te toenga o te ara iahiko.Ka awhina tenei tohu-a-taahiraa ki te karo i nga hapa i te wa o te waea, te tātari ranei.

Ki te kore e tino marama ki enei tohu, ahakoa he ara iahiko ngawari ka uaua ki te whai.Ma te tino mohio ki a raatau ka ngawari ake te whai hononga, te matapae whanonga, me te whakamahi tika i te hoahoa.

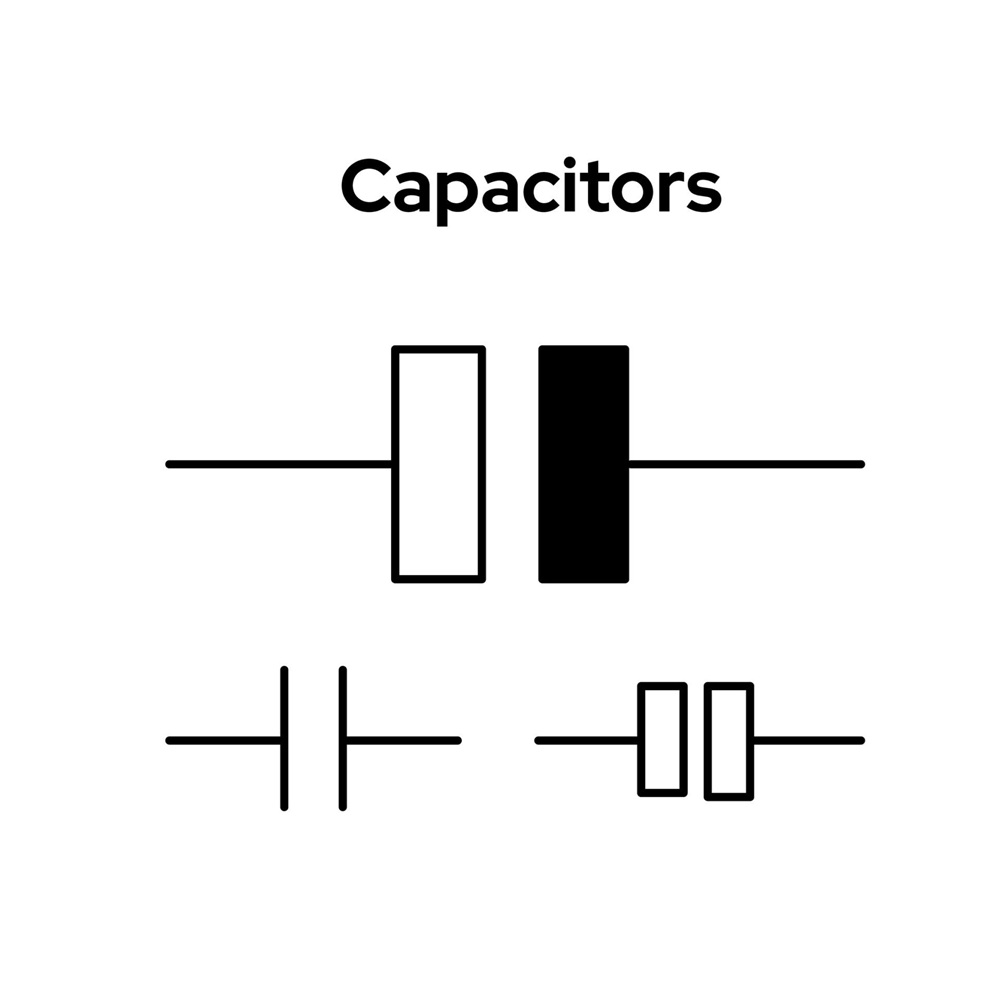

Nga Tohu Puapapa Taketake

Ko te nuinga o nga pukoro ka whakarōpūhia ki nga momo kore-polarized me nga momo polarized, a he ahua motuhake to ia ahua e tohu ana me pehea te whakahaere i roto i te ara iahiko.

Ka tāia he pūnga pūnga kore-polarized kia rua ngā rārangi torotika, whakarara.I te wa e panui ana i te hoahoa, kaore he take ki te tirotiro i te ahunga na te mea ka taea e tetahi taha te hono ki tetahi pona.Ma tenei ka pai mo nga iahiko ka huri ngaohiko i te ahunga, penei i nga tohu AC.

Kei roto i te punga polarized he tohu marama mo nga taha pai (+) me te taha kino (−).He tika tonu tetahi pereti, ko tetahi e ahua kopikopiko ana, kua tino tohuhia ranei.I te wa e tuu ana, e tirotiro ana ranei i tenei waahanga, ka huri te aro ki te polarity i mua i te hono.Ko te huri i te mea ehara i te mea he iti noa, ka taea e te wera nui, te pupuhi, te kore rawa ranei.

Ma te mohio ki enei rereketanga i runga i te titiro ka awhina i te aukati i te kino me te whakarite kia pai te haere o te ara iahiko.

Rerekētanga puta noa i nga Paerewa Tohu

Kaore i te rite tonu nga tohu puritanga i nga wa katoa na te mea he rereke nga momo whakahaere i te ahua o te tuhi tuhi.E rua nga tohutoro noa ko te International Electrotechnical Commission (IEC) me te American National Standards Institute (ANSI).

Ina whakatairitehia nga hoahoa, ka kite pea koe ka whakamahia e tetahi paerewa nga rarangi whakarara e rua, ko tetahi atu ka whakaatu i te pereti tapawha.Ka huri te tuhi, engari he rite tonu te mahi me te mahi hiko.

I roto i te mahi, ko te tikanga me okioki poto te kaipanui, kia taurite te ahua tauhou ki tana mahi e mohiotia ana, katahi ka haere tonu ki te whai i te ara iahiko.Ko te noho pai ki enei momo rereke ka whakaiti i te awangawanga me te pupuri i te mahi panui kia maeneene.

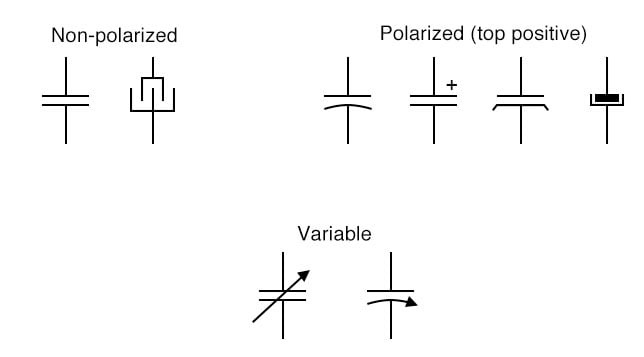

Nga Tohu mo nga Punga Motuhake

Ko etahi o nga kaitakawaenga he mea hoahoa kia whakatikahia, kia pai ranei te whakatika, me o raatau tohu kei roto i nga tohu ataata iti e whakaatu ana i tenei whanonga.

Ka tohuhia tetahi punga taurangi ki te pere e whakawhiti ana i te tohu, e tohu ana ka taea te whakarereke i tona kaha i te wa e mahi ana.I te panui i te ara iahiko, ka tohu tenei i te waahi ka pa te whakatikatika a-ringa, miihini ranei ki te mahi.

He rite te ahua o te punga kuti kuti engari kei roto he raina taapiri, he tohu ranei, e whakaatu ana i nga whakarereketanga tika, iti noa atu i nga huringa whanui.He maha nga wa e whakamahia ana i te wa e hiahiatia ana te whakatikatika pai.

Ko enei tohu taapiri he rite ki nga tohutohu tere kua mau ki te hoahoa.Ko te kite wawe i a raatau ka awhina i te tatūnga, te whakatikatika, me te rapu raru me te kore e hiahia whakamaarama.

Te Whakataunga Polarity Pupuri

Me whakauru nga pūnga iahiko polarized ki tetahi huarahi motuhake, a ehara tenei huarahi i te mea kowhiringa.I te wa o te huihuinga, ka tiimata te mahi ma te kimi i te tohu polarity i runga i te waahanga, katahi ka taurite ki te tohu i runga i te poari ara iahiko, ka mutu te whakau i te whakatakotoranga i mua i te whakapiri, te whakauru ranei.Ko te mokowhiti i tetahi o enei waahanga ka nui ake te tupono o te kino.

Ko nga momo polarized noa ko nga hikohiko me te tantalum capacitors.Ki te he te hono, ehara i te mea he iti noa te mahi.Ka taea e te kino o roto, te whanonga ara iahiko kore, te kore ranei.Ka noho haumaru te ara iahiko me te mahi i runga i te tumanako.

He aha te Polarity o nga Punga

Ka noho te polarity na te hanga o roto o etahi o nga punga.I roto i nga pūnga hiko, he paparanga waikura tino angiangi te mahi hei arai arai i waenga i nga papa.Ko tenei paparanga ka hanga, ka pumau tonu ina hoatu nga ngaohiko ki te huarahi tika.

I a koe e arotake ana i tetahi ara iahiko, e whakareri ana ranei ki te whakauru i te waahanga, he mea nui kia mohio koe ehara tenei paparanga i te hangarite.Mena ka hurihia te ngaohiko, ka timata te paparanga waikura ki te pakaru.Ma tenei ka piki tere te rerenga rerenga, ka whai i te hanga wera i roto i te waahanga.

Ka piki ake te pāmahana, ka taea te hanga te pehanga i roto i te putunga punga.I roto i nga ahuatanga whaitake, ka kitea pea he pupuhi, he turuturu, he pakaru ranei.Ma te pupuri i te polarity tika ka aukati i enei paanga me te pupuri i te ara iahiko ki te awhe pumau.

Nga Tikanga noa ki te tautuhi i te polarity pūnga

Ka taapirihia e nga Kaihanga nga tohu ka kitea kia tere te tautuhi i te polarity i te wa e whakahaere ana me te whakaurunga.Ko te rerenga mahi o mua ko te kohi i te wae, te kimi i te tohu, ka whakahoa ki te tahora ara iahiko i mua i te hono atu.

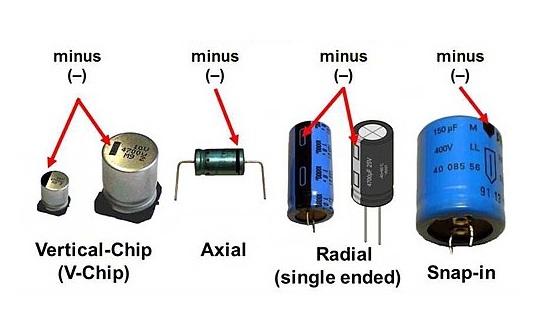

• Pūnga hikohiko

Ko nga hiko hiko e whakarato ana i nga tohu tirohanga maha, ka tere te whakau ahakoa kaore he taputapu.

Ko te roa o te mata te tirotiro tuatahi.Ko te mata roa e tohu ana i te tauranga pai, ko te mata poto ake e tohu ana i te tauranga kino.Ina he hou nga waahanga, ka ngawari te kite i tenei rereketanga i te wa e whakauru ana.

Ko te tohu o te keehi e tuku ana i te whakapumautanga tuarua.He karaehe kua taia me nga tohu haunga (−) e tohu ana i te taha kino.Ko te taha ki tera taha, kaore he whiu, ko te tauranga pai.Ina kutihia nga arataki, he kore marama ranei, ka noho tenei tohu hei tohutoro tuatahi.

• Nga Puapapa Tantalum

Ka whakamahia e nga puritanga Tantalum nga tohu ngawari engari tino marama.

He tohu taapiri (+) he roopu tae ranei ka tuu tika ki te tinana hei whakaatu i te tauranga pai.I te wa o te tuunga, me aro tuatahi ki tenei tohu, katahi ki te whakarite ki te papa.Ka whakaitihia te tupono ki te huri i te waahanga.

• Punga Puapapa Mata (SMD).

Ko nga puritanga o runga o te mata me ata tirotirohia na te mea he iti ake te rahi me te whakatakotoranga kiato.

Mo nga hiko hiko konumohe SMD, he maha nga wa e tohuhia ana te taha pai o te kokonga kua oti te tapahi.Ka kitea te rereketanga o te ahua ka huri te waahanga i raro i te marama.

Mo te SMD tantalum capacitors, ka whakamahia he tohu pae hei tohu i te tauranga pai.Ko tenei tohu ka tuu ki tetahi pito, me ata whakahoa i te wa e tuu ana.

• Nga Tohu a te Poari Porohita Taa (PCB).

Ko te poari ara iahiko tonu he arahi mo te whakaurunga tika.

Kua whakauruhia nga tohu penei i te tohu taapiri (+) he waahi kauruku/whakakii ranei hei whakaatu i te waahi papa pai.I te wa o te huihuinga, ko te whakarite i te waahanga tohu me te tohu PCB hei mahi whakaahuru whakamutunga.

Ko te tirotiro i nga tohu waahanga me nga tohu PCB ka hangaia he mahinga ngawari engari pono.Ko tenei huarahi taki-rua ka tino whakaiti i nga hapa hononga, ka awhina i te whakarite kia rite, kia mau te mahi ara iahiko.

Me pehea te Panui i nga Tohu Puapapa: Nga Uara me nga Tawhā

Ko nga tohu o te puri puia e whakarato ana i nga raraunga e hiahiatia ana hei kowhiri me te manatoko i tetahi waahanga i mua i te tuunga ki roto i te ara iahiko.I te wa e whakahaere ana i te punga, ka timata te mahi ma te huri i te waahanga i raro i te rama pai, te kimi i nga tohu kua taia, kua tohuhia ranei, katahi ka panui i ia uara i roto i te raupapa kua whakaritea.Ko te kaha ka tohua i te tuatahi, ka whai i te whakatauranga ngaohiko.Ka takina te manawanui ina hiahiatia te tika.

Ko te mahi i enei tohu i roto i te raupapa ka whakaiti i te whakaaro.Ka whakarite kia rite te puritanga kua tohua ki nga whakaritenga ara iahiko me te karo i nga hapa ka pa ki te mahi, ki te pono ranei.

Nga Ture Tohu Uara Puakaha

Ko te kaha te uara tuatahi ki te tautuhi, ka panuitia i te tuatahi.Ahakoa ko te waeine turanga ko te farad (F), ko te nuinga o nga kaitakawaenga e whakamahi ana i nga wae iti penei i te microfarads (µF), nanofarads (nF), picofarads (pF) ranei.Na te mea he iti te mata o te waahanga, he maha nga tikanga tohu e whakamahia ana kia pai ai enei korero.

Ko etahi o nga kaitakawaenga e whakamahi ana i te tohu tika, kei te taia katoatia te uara, penei i te 100µF, 10nF ranei.Koinei te whakatakotoranga ngawari ki te panui, me te kore e huri.

Ko etahi e whakamahi ana i te waehere mati-toru, e hiahia ana ki te mahi wetewete poto.Ko nga mati tuatahi e rua hei tau turanga, ko te mati tuatoru hei whakarea.Hei tauira, ko “104” te whakamaori ki te 100,000 pF, he rite ki te 100nF.I te wa e panui ana i tenei waehere, ka awhina i te okioki poto me te whakamahi i te whakarea i mua i te neke haere.

Ka puta ano he whakatakotoranga i runga reta, penei i te 4u7, e tohu ana i te 4.7µF.I tenei take, ka whakakapihia e te reta te ira ira, ka ngawari ake te ta i te uara, ka iti ake te memeha, te korero pohehe ranei.

Ka whakamahi tonu nga waahanga tawhito i nga roopu tae hei tohu i nga uara.Me whakaōrite ia tae ki te tūtohi.Ahakoa he iti noa i enei ra, ka puta tonu i roto i nga taputapu tuku iho, na te mohio ki a raatau ka whai hua i nga wa whakatikatika.

Ma te mohio ki enei whakatakotoranga ka taea te tautuhi tere me te kore e hiahia ki te tirotiro whiti.

Tautuhi Ngaohiko Whakatau

I muri i te whakau i te kaha, ko te mahi e whai ake nei ko te tirotiro i te ngaohiko whakatau, e tohu ana i te rohe whakahaere haumaru o te punga.

Ko tenei uara ka taia tika ki runga i te keehi, penei i te 16V, 25V, 50V ranei.Ina panui ana, me whakarite te tau ki te ngaohiko ara iahiko e tumanakohia ana i mua i te whakaurunga.

Ma te whakamahi i te puritanga he nui ake te whakatauranga ngaohiko i te mea e hiahiatia ana ka taapiri he tawhē haumaru.Ma tenei ka whakaiti i te ahotea hiko, ka whakaiti i te hanga wera, ka roa ake te ora o te ratonga.Heoi, ko te kowhiri i te uara tata rawa ki te ngaohiko whakahaere ka nui ake te tupono o te pakaru i te wa e piki ngaohiko, he rereke ranei.

Tautuhinga Whakaaetanga

Ka tohu te manawanui ki te nui o te rerekee o te kaha o te kaha ki te uara kua kiia.He mea nui tenei ina ka whakawhirinaki te ara iahiko ki te wa tika, ki te tātari pumau ranei.

He maha nga wa e whakaatuhia ana te manawanui he waehere reta kotahi e tata ana ki te uara punga.Ko nga tauira noa ko J (±5%), K (±10%), me M (±20%).I te wa e panui ana i tenei tohu, ka awhina i te whakamaori tonu ki te awhe ōrau.

Hei tauira, ko te puritanga 100µF me te K ka taea te rereke i waenga i te 90µF me te 110µF.Ka whakaaetia pea tenei awhe i roto i nga iahiko kaupapa whanui engari ka raru pea i nga hoahoa tairongo.

Ko te arowhai i te manawanui ko te taahiraa whakamutunga ka whakarite kia kaua te wae e uru ki te uara e hiahiatia ana engari e tutuki ana hoki ki te taumata tika e hiahiatia ana mo te mahi pumau.

Te Kaupapa Whakapiri me te Whakamahinga

Ko te mohio ki nga tohu puritanga me nga tohu ka whai hua noa ina whakamahia i roto i nga mahi ara iahiko.I roto i te mahi, ko te mahi ko te kohi i te waahanga, te panui i ona tohu, te whakapumau i te whakatakotoranga, katahi ka tuu ki roto i te ara iahiko me te tupato.Ka hangai ia taahiraa ki runga i te mea o mua, a ko te peke i te haki he maha nga wa ka puta nga hapa ka taea te karo.

I te wa e huihui ana, e rapurongoa ana ranei, ko te nuinga o te wa ka neke te aro ki roto i te raupapa pumau.Tuatahi, whakauhia te kaha me te whakatauranga ngaohiko, katahi ka tirohia te polarity, ka mutu ka rite ki te waahanga me te whakatakotoranga PCB.Ma te whai i tenei raupapa ka noho rite tonu te rerenga mahi me te whakaiti i nga hapa.

Nga Moreatanga o te Hononga Polarity Pupuri Hapa

Ko te hono i tetahi punga polarized i te huarahi he ka puta he raru ka kitea.Kia whakamahia te mana, ka timata te hanga o roto ki te pakaru, ka timata te waahanga ki te utu i te taikaha o naianei.

I te pikinga o naianei, ka piki te wera ki roto i te punga.Kaore e taea e tenei wera te mawhiti tere, no reira ka piki ake te pehanga i roto i te pouaka.I roto i nga ahuatanga mahi, ka puta mai he pupuhi i runga, he taonga turuturu, he pakaru ohorere ranei.

Ko te paanga kaore e noho iti ki te punga.Ka taea e tetahi waahanga rahua te whakararu i te ara iahiko katoa ma te heke ngaohiko, nga tohu kore, he ara iahiko poto ranei.I roto i nga keehi kino ake, ka tupono pea te korenga o te ahi, ina koa ki nga hoahoa mana kaha.

Ko te arowhai ngawari i mua i te whakakaha i te ara iahiko, me te whakapumau i te tiaroaro pai me te kino, ka aukati i enei putanga me te tiaki i te waahanga me te punaha huri noa.

Nga Utauta Mahi me nga Hangarau

I roto i nga ahuatanga mahi, kaore i te marama nga tohu o te punga.Ka memeha haere nga uara kua taia, ka uaua ki te panui nga waahanga iti.I enei keehi, ko nga taputapu ngawari me te tirotiro tupato ka awhina i nga korero tika i mua i te whakaurunga.

Ko te mita maha te taputapu tuatahi i whakamahia.Ina tautuhia ki te aratau kaha, ka taea e ia te ine i te uara tuturu me te whakau mena ka rite ki te awhe e tumanakohia ana.I te wa o te whakamatautau, ko te hono i nga maataki me te mataki i te panui ka tere te whakamana i mua i te whakatakoto i te waahanga.

Ma te korero ki te papaaarangi ka taapirihia tetahi atu paparanga pono.Ma te whakataurite i nga tohu ka kitea me nga tuhinga a te kaihanga, ka ngawari ake te whakaū i nga reiti, tohu polarity, me nga rohe whakahaere haumaru.He tino pai tenei taahiraa ina pa ana ki nga waahanga tauhou.

Ko te tirohanga matakite tata ka whakarato tohu pono.Ko te arowhai i te roa o te mata, nga tohu take, tohu tohu mata ranei ka kitea te polarity ahakoa kaore i te marama te tuhinga kua taia.Ko te huri i te waahanga i raro i te marama me te tiro mai i nga kokonga rereke ka ngawari ake te kite i nga tohu ngoikore.

Ma te whakamahi tahi i enei tikanga ka hanga he mahinga manatoko ngawari.Ko tenei huarahi ka pai ake te tika, ka whakaiti i te mahi ano, ka tautoko i nga mahi ara iahiko pumau i muri i te huihuinga.

Whakamutunga

Ma te mohio ki nga tohu pūnga iahiko, tohu polarity, me nga waehere keehi ka pai ake te panui ara iahiko, te huihuinga, me te rapurongoa me te haumaru ake.Ko te tautuhi tika o te kaha, te whakatauranga ngaohiko, te manawanui, me te whakatakotoranga kapeka ka whakaiti i te tupono o te rahua me te awhina ki te pupuri i nga mahi ara iahiko.Ka honoa ki te tirotiro tupato me nga taputapu manatoko ngawari, ka tautoko tenei matauranga i te whakaurunga o nga waahanga tika me te mahi pono i roto i nga mahi hiko.

Pātai Auau [FAQ]

1. Me pehea te whakamahi i te puritanga ki te kore e whakaatuhia te polarity?

Ko nga pukoro kaore he tapanga polarity i te nuinga o te waa he momo kore-polarized, penei i nga punga hiko, kiriata ranei.Ka taea te whakauru i enei ki tetahi huarahi me te kore e pa ki te mahi.Ki te kore e marama te momo, ko te tirotiro i te papaaarangi te huarahi tino haumaru ki te whakaū i ona taonga.

2. Ka taea te whakamahi i te punga kore-polarized hei utu mo te polarized?

I roto i etahi tono iti-munga, ka mahi pea te puritanga kore-polarized hei whakakapi.Heoi, kua hoahoatia nga puritanga polarized ki te whakarato i te kaha teitei ake i roto i te rahi iti.Na tenei, he maha nga wa e hiahiatia ana i roto i nga hikoi penei i nga taputapu hiko me nga waahanga wa.Ko te whakakapi tika kaore e pai i nga wa katoa.

3. He aha te tikanga o te waehere “104” i runga i te punga?

Ko te tohu "104" e whai ana i te waehere paerewa.Ko nga mati tuatahi e rua e tohu ana i te uara, ko te mati tuatoru e whakaatu ana i te whakarea.Ka puta mai te 100,000 picofarads, he rite ki te 100nF, 0.1µF ranei.

4. He aha te mea ka pupuhi te punga hiko hiko?

Ka pupuhi te pehanga i roto i te punga.Ka puta mai tenei na te polarity whakamuri, te ngaohiko nui, te pāmahana teitei, te koroheketanga ranei.Ko enei ahuatanga ka pa ki nga taonga o roto ka arahi ki te roha o te casing.Ko te puritanga tetere e tohu ana i te rahua, me whakakapi.

5. Me pehea te whiriwhiri i te whakatauranga ngaohiko o te puritanga?

Ko te whakatauranga ngaohiko me teitei ake i te ngaohiko whakahaere o te ara iahiko.Ko te taapiri i te tawhē haumaru ka pai ake te pono.Ko te huarahi noa ko te whiriwhiri i te whakatauranga mo te 1.5 ki te 2 nga wa teitei ake i te ngaohiko e tumanakohia ana.Ma tenei ka whakaiti i te ahotea me te whakaroa i te ora o te waahanga.
