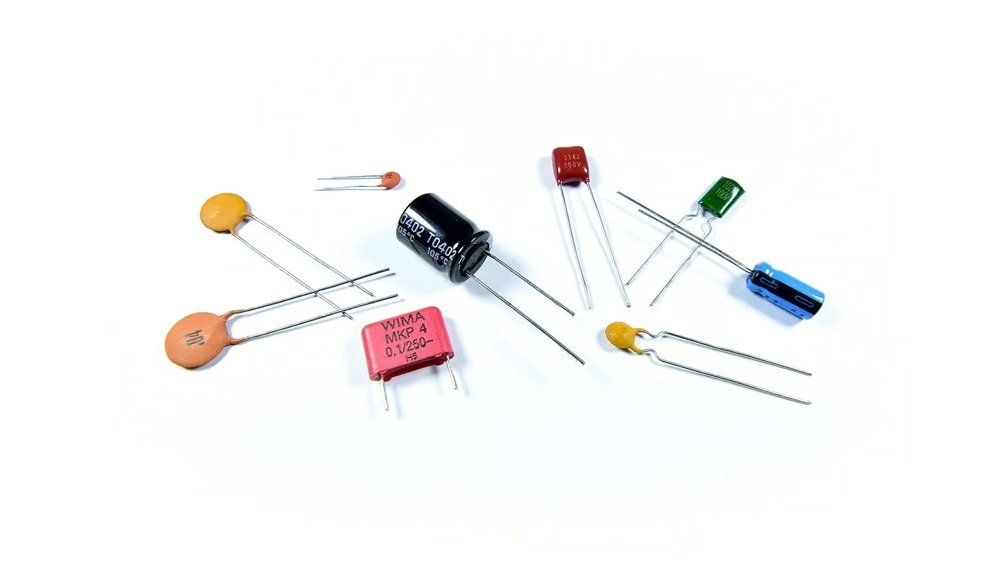

Ka Whakamaramahia nga Puka: Momo, Mahi, me te Aratohu Tono

Ko nga puritanga he waahanga hiko taketake hei penapena me te tuku utu hiko hei tautoko i te maha o nga mahi ara iahiko.Ko o raatau kaha, rauemi dielectric, rahi, me te hanga e whakatau ana me pehea te mahi i roto i te tātari, te hono, te wa, te rokiroki hiko, me te whakapumau ngaohiko.Ka whakamāramahia e te tuhinga te mahi o te pūnga pūnga iahiko, e whakaatu ana i ngā kāwai pūnga pūnga matua, me te whakanui i ngā whakapainga o nā tata nei i roto i ngā rawa, te pono, te whakaiti, me te pai.Ka whakaatu hoki he aha te take o te kowhiringa tika, nga tikanga whakahaere, me te tiaki i roto i te hoahoa hiko hou.

Putumōhio

Te Tirotiro i nga Punga

Ko nga puritanga he mea tino nui i roto i nga iahiko hiko, e mohiotia ana mo to raatau kaha ki te penapena me te tuku utu hiko i runga i te mana whakahaere.Ma te whakahaere i te kaha hiko, ka awe ratou i te whanonga ara iahiko ma o raatau tohu ine e kiia nei ko te capacitance.Ko tenei ahuatanga ka ine i te utu e mau ana i raro i te rereketanga 1-volt DC, ka whakaatuhia ki te paera (F).Heoi, na te koretake o nga farad i roto i te nuinga o nga tono, ko nga waeine iti penei i te microfarads (µF), nanofarads (nF), me te picofarads (pF) ka whakamahia:

• 1 F e rite ana ki te 1,000,000 µF.

• 1 µF he rite ki te 1,000 nF, 1,000,000 pF ranei.

Ma te maha o nga kaitakawaenga ka taea te whakauru ki nga momo tono rereke.Ka noho hei arai ki nga au DC i te wa e tuku ana nga tohu AC kia rere, penapena utu mo te tuku hiko, me te whakapumau tohu ma te tātari.Ka kitea e nga puritanga iti ake te tono i roto i nga punaha auau-nui penei i nga oscillators me nga reo irirangi, he mea nui te tika.I tetahi atu taha, he pai ake nga kaitao hiko i roto i te rokiroki hiko teitei ake me nga ahuatanga tātari hiko, te whakarei ake i nga mahi i roto i nga punaha e hiahia ana ki te tuku hiko pumau.Ko nga mahi hou penei i nga punga hiko uku maha (MLCCs) ka whakauru i nga otinga kiato, kaha-nui, te whakawhanui i o raatau whaipainga i roto i nga hoahoa herea.I tenei wa, ko nga hiko hiko, me o raatau ahua polarized, kei te kaha tonu ki nga mahi kua whakaritea.Ahakoa nga rauemi me nga hoahoa kua pai ake, me tika tonu te whakatakotoranga i te wa o te whakaurunga kia kore ai e taka.

Ka mahi nga puri ma roto i nga tukanga matua e rua:

• Te utu: Ka penapenahia te hiko hiko hei papa hiko i waenga i nga pereti kawe e rua kua wehea e tetahi rauemi dielectric.
• Te tuku: Ka tukuna atu ano tenei kaha penapena ki te ara iahiko, ka whai waahi ki te rere hiko.

Ko enei tukanga e rua ehara i te mea whakaaro noa engari ka kitea i roto i nga ahuatanga maha:

• I roto i nga urutau hiko, ka puta te haruru auau iti mai i te kore i whakatauhia, i whirihorahia ranei nga punga tātari, he koha i roto i nga hoahoa hou kia pai ake ai te pono.
• I roto i nga pünaha ororongo, ka mau tonu te mana o te puri oro ki te aukati i te aukati i te wa e rere ke ana te uta ohorere, te whakaniko tika i te pono me te pumau.

Ko te kaupapa o te "whakawhiti AC i te wa e aukati ana i te DC" kei te kaupapa o te maha o nga tono puri.Ko nga whakamahinga matua ko:

• Hononga Tohu: Te wehe i nga taumata DC i waenga i nga waahanga iahiko i te wa e tuku ana nga tohu AC ki te whakawhiti.
• Whakawhiti Whatunga: Te takahi i nga iarere e kore e hiahiatia hei pupuri i te marama o te tohu.
• Nga tono tātari: Te whakakorikori i te haruru hiko me te whakapumau i nga putanga.

Ka utu, ka tukuna tonutia e te puritanga me nga tohu AC.Ko tenei whanonga e tautoko ana i te mahi i roto i nga punaha mamati me te tairitenga.Ka whakamahia tenei paanga ki te whakatutuki i te wehenga ngaohiko, te whakahaere tohu, me te whakaheke haruru.He maha nga wa e whakamahia ana e nga punaha whakawhitiwhiti nga raupapa pūnga iahiko hei whakapai ake i te kounga tohu, e whakaatu ana i te hiranga o enei waahanga.

Ko nga hangarau hou e hiahia ana ki nga pūnga iahiko e kaha ake ana, e pakari ana, e kaha ana te kaha.Ko nga ahunga whakamua tata nei ko:

• Punga Uha Whakaraumaha (MLCCs) : Te whakamahi i nga rawa uku teitei ki te kawe i te kaha teitei i roto i nga ahua iti, te whakatutuki i nga taputapu penei i te waea atamai, te hikohiko miihini, me nga kakahu.
• Nga Dielectric Whakarei: Te whakatairanga i te pikinga o te kaha o te kaha me te pai ake o te whakahaere waiariki, te whakangao ki nga hiahia hou mo te pai me te pono i roto i nga waahi kikii.

Ko nga mea matua penei i te huringa o te pāmahana, te parenga raupapa rite (ESR), me te kaha o te kaha ka ata whakaarohia.Ko te whakatikatika i enei tawhā ka awhina i nga pūnga iahiko ki te mahi pai i raro i nga ahuatanga rereke me te uaua, ka whai hua hei otinga i roto i nga punaha uaua.

Ko te whakahaere i te mahi a te puritanga ka timata ma te maioha ki ona herenga.Hei tauira:

• Pūnga hikohiko: He kaha ki te paheketanga i roto i te roanga o te waa na te whakaetonga o to ratou electrolyte, e whakanui ana i te hiranga o te tiaki i ia wa i roto i nga tono taumaha-nui.
• Nga Tikanga Mahi: Ko nga aratohu mai i nga kaihanga e whakaatu ana i nga tawhā, tae atu ki nga awhe pāmahana e whakaaetia ana, nga ripple o naianei, me nga ahuatanga o te taiao, me u ki te karo i nga rahunga o mua.

Ko nga waahanga o nga Punga

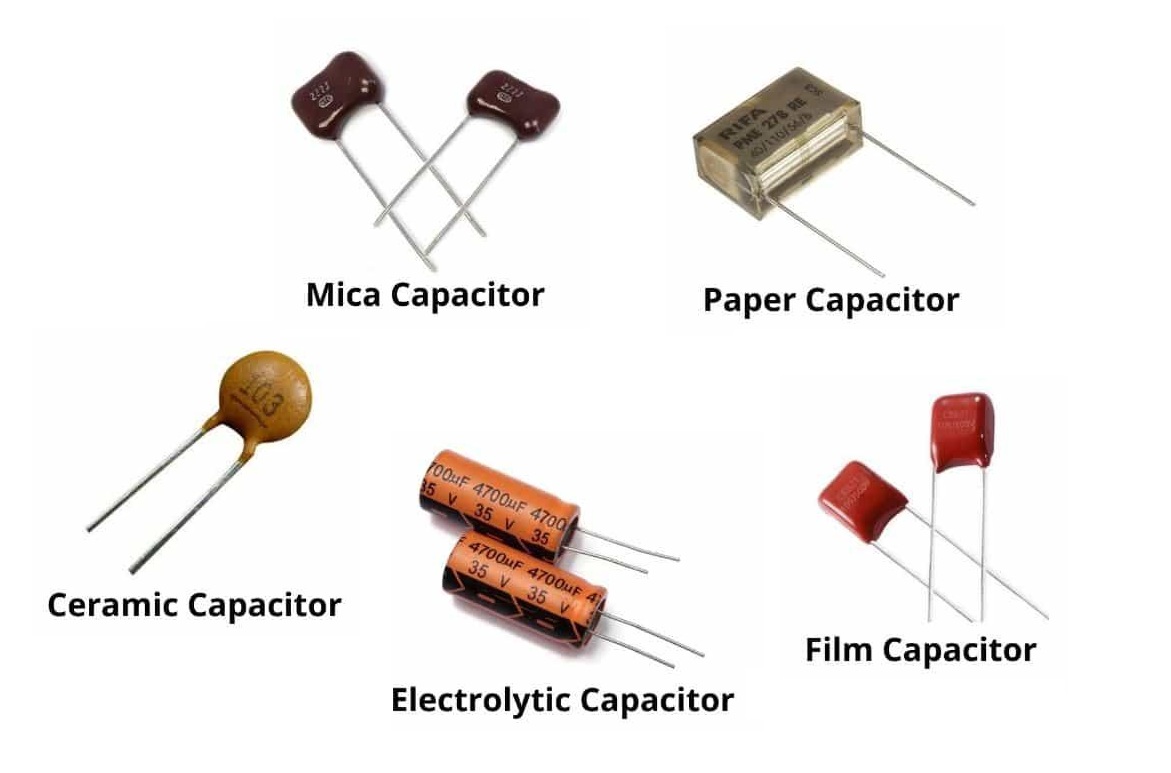

Pūnga Pūkoro Pūmau

E whakaatu ana nga kaitakawaenga pumau i te uara punga kua tautuhia i mua i te whakatauhia e o raatau rauemi dielectric, e whakatutuki ana i te whānuitanga o nga tono hiko.He maha nga momo whiringa dielectric e arotau ana i nga mahi i runga i nga hiahia motuhake, tae atu ki nga momo uku, mica, pepa, kiriata, me nga momo hiko.

• Pūnga pūnga uku: Ka whakamahia e nga kaitao hiko nga rawa-a-tinana-a-tinana, penei i te barium titanate, hei whakamahine i o raatau huanga mahi.He pai ake nga putanga uku-nui mo nga iahiko reo irirangi i reira ko te pumau o te tohu e whakaatu ana i te angitu o te tono, engari ko nga momo iti-auautanga he otinga pono i roto i nga mahi kore-aroha penei i nga tohu whakawhiti.Ko nga capacitors ceramic monolithic (MLCCs) e whakatika ana i te piki haere o te hiahia mo te hikohiko kiato, te whakataurite i te iti me te kaha o te capacitance-density ratio.Ko ta raatau whakaurunga ki nga waahanga penei i te hangarau pūkoro, nga punaha korero, me nga taputapu hauora e whakaatu ana i te whakahiatotanga o te mohiotanga miihini me nga whakaritenga.

• Pūnga Puka Mika: E whakanuia ana nga capacitors Mika mo to ratou tino tika me te mauroa.Ko to ratou kaha ka whai hua i roto i nga taiao-nui, ina koa mo te pupuri i te oscillatory rite tonu i roto i nga whatunga whakawhitiwhiti.He pai ake enei waahanga i roto i nga iahiko whakaraerae tairongo, i reira ka taea e nga rereketanga iti o te kaha te whakaputa i nga paanga nui mo te pumau o te tohu.Ina whakatauritea ki etahi momo momo rereke, ka kitea he pai rawa atu nga puritanga mica i roto i nga tono roa me te tino pono, e tohu ana i nga maataapono miihini rauemi kua urutau mo te mahi mau tonu.

• Punga Pepa: Ahakoa kua whakakapihia e nga hoahoa hou nga punga pepa ki nga momo kiriata matatau, ka whai hua tonu o raatau kaha whakaora whaiaro i roto i nga keehi whakamahi motuhake penei i nga tono ngaohiko teitei.Ko enei kaitakawaenga e kii ana i nga maaramatanga mo te ahunga whakamua o te hangarau dielectric, e kawe ana i te whakawhiti mai i nga hanga whakaraerae taiao ki nga otinga o naianei kua arotauhia mo te whakamaaramatanga o te waiariki me te whakapumautanga roa.

• Punga Kiriata: Te whakamahi i nga dielectrics kirihou motuhake penei i te polyester, te polypropylene, me te polystyrene, nga pūnga o te kiriata hei piriti te mauroa me te rite o te hiko.He pai rawa atu enei waahanga i roto i nga iahiko hono, te whakawhiti tohu, me nga tono wa e tino nui ana te mahi matapae.He mea nui nga capacitor kiriata ki nga punaha e kii ana i te pono o te tohu tohu, penei i nga taputapu ororongo me nga mana whakahaere aunoatanga ahumahi, e whakarite ana i te mahi pai i te wa e mau ana nga paerewa kounga.

• Pūnga hikohiko: Ko nga punga hiko hiko e whakarato ana i nga uara punga nui e kaha ana ki o raatau paparanga dielectric waikura kikokore.Ahakoa ko nga whakaritenga polarity e whakahaere ana i o raatau herenga whakamahi, ko nga mahi hou penei i te polymer conductive me nga hoahoa hikohiko konumohe ranu kua whakahekehia te Whakaaetanga Raupapa Taurite (ESR), te whakapai ake i nga mahi mo nga rohe auau-nui.Kei roto i nga tono te whakahaere mana hiko-kaha i roto i nga waka hiko me nga punaha hiko matatau, me nga momo tantalum e tohu ana he mea nui mo nga taputapu kiato e hiahia ana kia pumau me te whakawhirinaki.

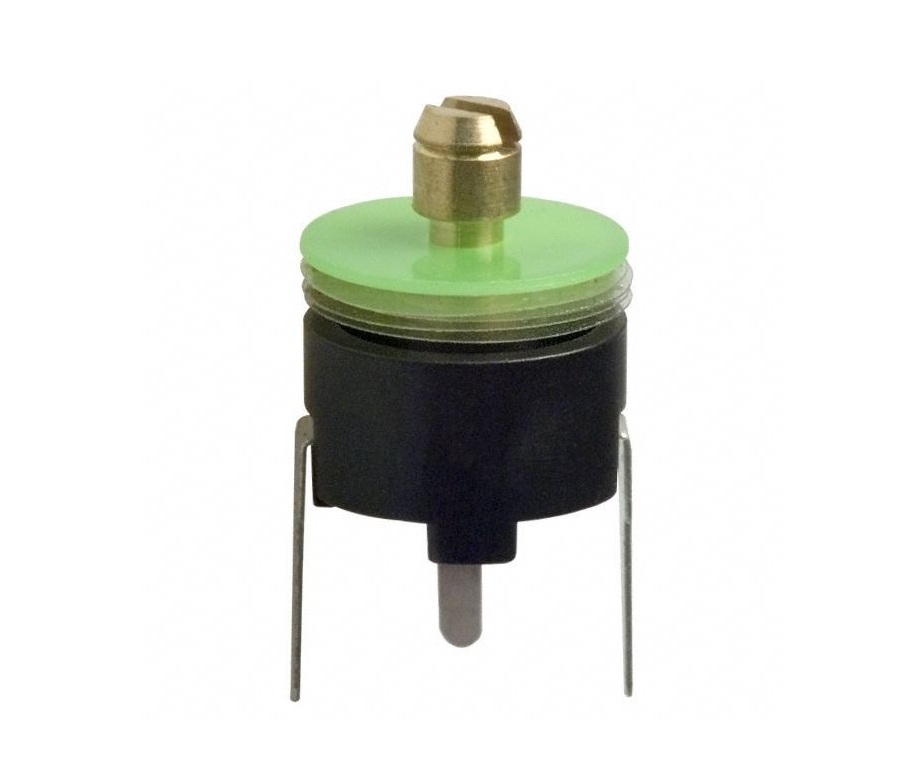

Puapapa Kuti

Ka taea e nga kaitarai kuti te whakarereketanga tika i roto i te punga iahiko mo te whakatikatika mahi tino pai.I te wa ka whakararangitia, ka pumau tonu to raatau uara, ka taea e raatau te pupuri i te pono o te ara iahiko.Ka whakamahia e enei kaaahiko nga hiko penei i te porcelain, mica, me te polystyrene, ka tutuki ia ia nga tono motuhake mo te pumau, te kounga me nga herenga rahi.Ko nga tono noa kei roto ko te whakatikatika auau i roto i nga oscillators me te whakatikatika pai i roto i nga punaha whakawhitiwhiti korero, e hono ana i te aputa i waenga i te hoahoa me te whakamanatanga mahi.He maha nga wa e whakamahia ana enei capacitor i te wa e hanga ana me te whakatikatika hei hapai i nga rereketanga o nga uara waahanga me nga tikanga punaha.

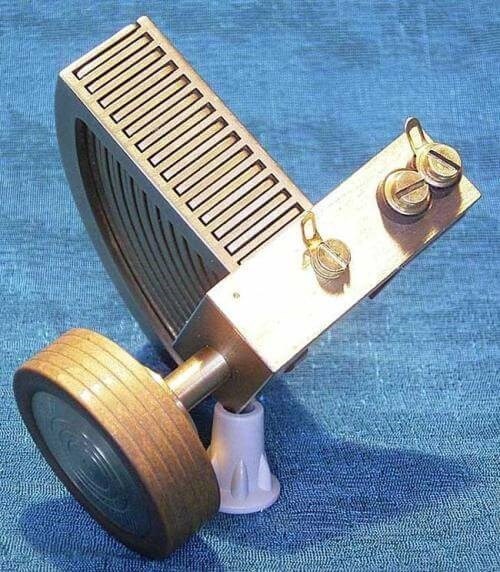

Pūnga Pouaka Taurangi

Ka tautokohia e nga puritanga taurangi te whakarereketanga o te punga hiko kia pai ai nga hiahia whakahaere.He mea nui i roto i nga mahi penei i te tangi orooro, te arotautanga tohu reo irirangi, me te hono ara iahiko.Ko nga hoahoa hau-dielectric e tu ana mo to raatau pono, ko nga tauira kiriata-dielectric e hono ana ki nga whakaritenga hou mo te whakapai ake i te mauroa me te urutau o te pāmahana.Ko etahi o nga whirihoranga matatau, penei i nga capacitor rua, e whakaatu ana i nga miihini-rua-rotor e whakarato ana i te tino tika i roto i nga hanganga RF matatini, e whakaatu ana i to raatau mahi ki te whakamahine i te mana ara iahiko-a-tono.

Nga Whakahoutanga o naianei i roto i nga Puapapa

Ko te ahunga whakamua i roto i te hangarau pūnga iahiko ka huri ano i te whakamahi me te maakete.Ko nga waahanga hou e whakanui ana i te pana mo te kaha ake me nga mahi auaha.

• Ngā pūngahiko: Ko te whakakotahi i nga huringa whakaheke tere o nga pūnga iahiko tuku iho me nga kaha rokiroki pūngao taumata pākahiko, he maha nga waahanga kua whakarerekehia e te supercapacitors, mai i nga punaha hiko hou ki te neke hiko me nga matiti hiko ohorere.Ka toro atu o raatau awe ki te whakapumau i nga rereketanga o te hiko i te wa o nga kawenga teitei, e whakaatu ana i nga otinga pono mo nga awangawanga oranga o enei ra.

• Pūnga pūngai polymer: Ko te whakakapi i nga electrolytes wai tikanga ki nga polymers conductive totoka, ka tukuna e enei purihiko te ESR iti ake, te pai ake o te whakahaere i te pāmahana, me te tino pono i roto i nga mahi roa.Ko o raatau tono ka toro atu ki nga waahanga e hiahia ana kia rite tonu te mahi auau, penei i nga kakahu kakahu, kaitahuri hiko, me nga punaha whakauru, e whakaatu ana i te hononga i waenga i nga mahi whaihua me nga mahi auaha.

• Nga Punga Uinga Monolitiki Teitei (MLCCs): Ko nga ahunga whakamua i roto i nga mahi miihini rauemi kua piki ake nga MLCC ki mua o te hoahoa ara iahiko kiato, ka eke ki nga taumata kaha ki runga ake i te 100 µF i roto i nga waahi tino herea.Ka tautokohia e tenei ahunga whakamua te whakahaere hiko i roto i nga taputapu e kii ana i te kaha o te kaha o te hiko, penei i nga drones me nga waea atamai, kei reira nga herenga mokowā e tohu ana i nga whakatakotoranga ara iahiko.

Kua awhi te ahumahi puritanga i te oranga tonutanga i te wa e tipu ana nga kaupapa matua i raro i nga taumahatanga rauropi.Ko nga ture penei i te Rahuitanga o nga Matū Whakamate (RoHS) e poipoi ana i nga tikanga whakangao e pa ana ki te taiao, e awe ana i nga whiriwhiringa rauemi me nga rautaki tautukunga.Ka kaha haere nga Kaihanga ki te whakauru i nga rongoaa-a-taiao, tae atu ki te whakapiri kore-arahi me nga rawa tukurua, me te pupuri i nga tohu tohu kounga.Ko nga maakete e anga ana ki te tiaki i te kaha e whakaatu ana i te tipu haere o te hiahia ki nga hangarau puritanga rereke, e whakatairanga ana i te utu-pai, i nga hoahoa toimau kua whakaingoatia mo te whakaputa nui me nga tono kanorau.

Whakamutunga

He mea nui tonu nga puri ki te hikohiko na te mea ka awhina ratou ki te whakahaere i te kaha, te whakapai ake i te kounga o te tohu, te whakau i te hiko, me te tautoko i nga mahi ara iahiko pono.Ko nga momo puritanga rereke e mahi ana i nga hiahia rereke, mai i nga hoahoa whakapumau me te rerekee ki nga whiringa matatau penei i te supercapacitors, polymer capacitors, me nga MLCCs-nui.I te mea kei te hiahia tonu te hangarau ki nga waahanga iti ake, pai ake, me te roa ake, ka noho nui te whanaketanga o te puritanga mo te whakapai ake i te mahi, te whakaroa i te ora, me te tautoko i nga punaha hiko taumau.

Pātai Auau [FAQ]

1. He aha nga momo puritanga e whakamahia nuitia ana?

Ka whakarōpūhia nga pukoro i runga i te ahua o te hanga me nga taonga o roto.Ko nga momo noa ko nga pūnga hiko hiko mo te kaha teitei, nga kaaahiko mo te rokiroki hiko, nga pūnga kiriata mo te whakamahi auau-nui, me nga punga uku mo nga iahiko pumau me te kaupapa whanui.Ko etahi momo motuhake, penei i te mica me te tantalum capacitors, ka whakamahia i roto i nga tono motuhake.Ko ia momo i hangaia mo nga hiahia rereke rereke.

2. He pehea te rereke o nga momo punga ia ki tetahi?

He rereke te nuinga o nga puri ki nga mea e whakamahia ana i waenga i o raatau papa.Ka pa ana tenei rauemi ki te mahi, tae atu ki te awhe puritanga, te whakahaere ngaohiko, me te whakautu auau.He pūmau pūnga pūnga iahiko me te whakamahia i roto i te ara iahiko teitei-auau, ahakoa pūnga pūnga iahiko te whakarato i te marara kaha me te mahi pai i te iarere teitei.Ko etahi atu mea penei i te rahi, te whanonga pāmahana, me te roanga o te ora ka pa ki te kowhiringa o te punga.

3. He pehea te mahi o te puritanga?

Ko te pūnga iahiko e penapena pūngao hiko ma te whakamahi i nga pereti kawe e rua kua wehea e tetahi mea e kiia nei ko te dielectric.Ina whakamahia te ngaohiko, ka puta he papa hiko i waenga i nga papa, ka taea te pupuri i te kaha me te tuku ina hiahiatia.Ka awhina tenei mahi ki te whakapumau i nga ngaohiko, nga tohu tātari, me te tautoko i te mana hiko i roto iahiko.

4. Ka taea te whakamahi nga pūnga iahiko i roto i nga iahiko AC me DC?

Ka mahi nga pukoro i roto i nga iahiko AC me DC engari he rereke te ahua.I roto i te DC, ka utu ratou, ka aukati i te naianei.I roto i te AC, ka utu tonu, ka tukuna, ka tukuna nga tohu.Ma tenei ka whai hua mo te tātari, te whakahaere tohu, me te whakapai ake i nga mahi ara iahiko.

5. He aha nga mea nui i te wa e whiriwhiri ana i te punga?

Ko te whiriwhiri i te punga ka whakawhirinaki ki te whakatauranga ngaohiko, te uara o te punga, me te momo.Ko te whakatauranga ngaohiko kia teitei ake i te ngaohiko iahiko kia kore ai e pakaru.Me rite te kaha ki nga hiahia iahiko.Me uru ano te momo ki te tono, ahakoa mo te hoahoa kiato, mo te rokiroki hiko teitei, mo te mahi pumau ranei.Ko te tirotiro i nga papaarangi ka awhina i te whiriwhiri tika.
